品牌:江森自控阀门有限公司
压力:1.6mpa
规格:DN50
介质:水
起订:1台
供应:162台
发货:3天内

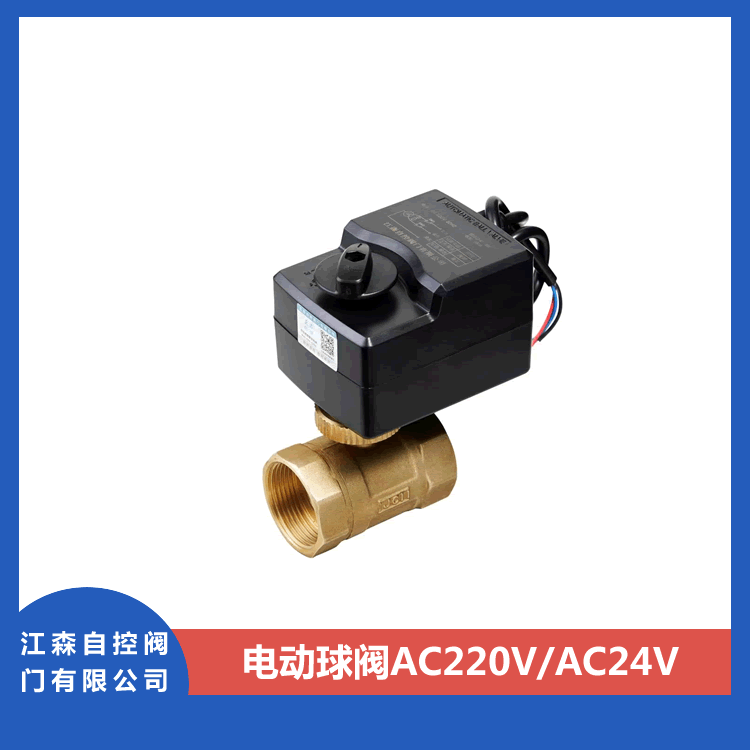

电动球阀开关型
产品概述
电动球阀适用于暖通空调水系统的通断控制，由球阀与执行器组成。执行器带动球阀作旋转90%运动。执行器采用同步电动机驱动，内置限位触点，能使阀门全开关时断电，动作稳定，电动阀广泛应用于供热、空调系统、电暖系统、太阳能排气系统等系统中。
主要技术参数
驱动电源：AC24;220V±10%，50/60Hz
功率消耗：6.5VA（仅当阀门启、闭时）
电机类别：同步电机
驱动阻力：4Nm-8Nm
动作时间：15S-60S
引线长度：50cm
公称压力：1.6Mpa
关闭压差：﹤0.5Mpa（二通）﹤0.3Mpa（三通）
连接方式：管螺纹G
适用介质：冷、热水或50%乙二醇溶液
介质温度：2-80℃
外形尺寸对照表
|
型号 |
规格 |
主要尺寸 |
球孔内径 |
||||
|
DN（mm） |
内螺纹（G） |
L |
H |
A |
|||
|
二通 |
DN15 |
15 |
1/2 |
63 |
26 |
- |
12 |
|
DN20 |
20 |
3/4 |
63 |
26 |
- |
12 |
|
|
DN25 |
25 |
1 |
70 |
32 |
- |
16 |
|
|
DN32 |
32 |
1-1/4 |
78 |
38 |
- |
20 |
|
|
DN40 |
40 |
1-1/2 |
81 |
42 |
- |
30 |
|
|
DN50 |
50 |
2 |
95 |
48 |
- |
38 |
|
|
三通 |
DN15 |
15 |
1/2 |
63 |
26 |
30 |
12 |
|
DN20 |
20 |
3/4 |
68 |
26 |
33 |
12 |
|
|
DN25 |
25 |
1 |
73 |
34 |
42 |
20 |
|
|
- |
- |
- |
- |
- |
- |
- |
|
