品牌:江森自控阀门有限公司
压力:1.6mpa
规格:DN20-DN200
介质:水
起订:1台
供应:56台
发货:3天内

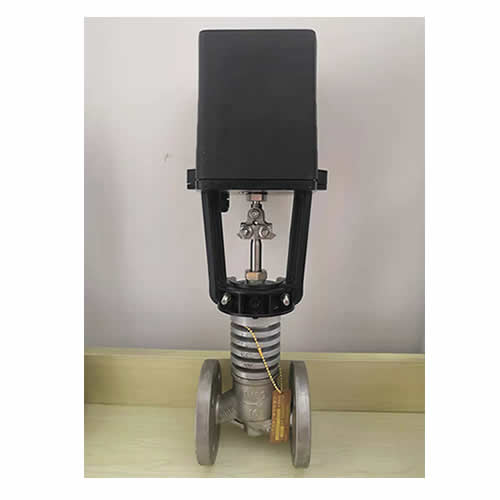

江森蒸汽电动调节阀AC24V
产品概述
电动调节阀用于中央空调系统、热交换系统、天燃气、电动、热处理厂和工业加工作业的流体控制。
生产技术规格
电动调节阀包括阀体、阀盖、阀瓣、阀杆、轴封和密封件。
阀体规格
阀体承压：16mpa
阀体：WCB
阀盖：WCB
阀瓣：WCB
阀杆：1Cr18Ni9Φ9不锈钢
轴封：黄铜
流速特性：等百分比
阀杆密封件：PPL
流体温度（℃）：200
流体z小温度（℃）：2
阀端规格PN16法兰
泄漏Kvs百分比0.03
安装
1.按阀体显示的流动方向安装。
2.安装阀前应保证管道清洁，没有焊接时留下的氧化皮。
3.管道与阀体相连接时必须安全吻合，并不受振动。
4.用高温流体（如电动、过热的水、透热液体）作业的工厂，安装时应使用伸缩接头，以避免管道膨胀，挤压阀体。
5.驱动器垂直安装在阀体上时，避免驱动器装在阀的下面。
6.需留于足够的空间以便日常维护时，从阀体上拆卸驱动器。
阀体尺寸
型号
规格DN
L
mm
H
mm
D
mm
b
mm
a
mm
f
mm
法兰孔数
VG8000F
PN16
15
135
48
95
14
65
14
4
20
150
53
105
16
75
14
4
25
160
58
115
16
85
14
4
32
180
70
140
18
100
18
4
40
200
75
150
18
110
18
4
50
230
83
165
20
125
18
4
65
290
93
185
20
145
18
4
80
310
100
200
22
160
18
8
100
350
110
220
24
180
18
8
125
400
125
250
26
210
18
8
150
480
143
285
26
240
22
8
200
495
170
340
30
295
22
12
