品牌:巨晨
型号:PZ73H/F/W-10P
材质:铸钢、不锈钢
性能:耐高温
起订:1台
供应:1000台
发货:3天内

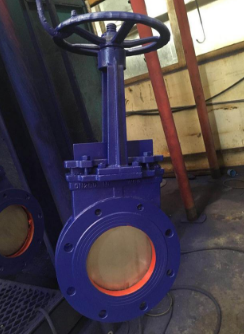

PZ73H/Y/W-10P手动耐磨高温刀型闸阀阀体为平面板状结构、与管道对夹连接，闸板采用单闸板，一侧与阀体阀座密封，背面与阀体另一侧之间楔形接触，密封面与介质流向相对。所述楔形接触结构是在密封面背面均设楔形压紧块，阀体另一侧对应压紧块处设调节顶丝。
手动耐磨高温刀型闸阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。适宜在含粉尘或焦油的煤气管线中使用。
手动耐磨高温刀型闸阀主要性能规范
|
公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
适用介质 |
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤900℃ |
纸浆、污水、煤浆、灰、渣水混合物 |
手动耐磨高温刀型闸阀主要零部件材质
|
体、盖 |
闸板 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
手动耐磨高温刀型闸阀主要外形及连接尺寸(mm)
|
公称压力 |
DN |
L |
D2 |
D1 |
H |
Z-M |
Do |
W(Kg) |
|
1.O MPa |
50 |
48 |
100 |
125 |
285 |
4-M16 |
180 |
8 |
|
65 |
48 |
120 |
145 |
298 |
4-M16 |
180 |
10 |
|
|
80 |
51 |
135 |
160 |
315 |
4-M16 |
220 |
12 |
|
|
100 |
51 |
155 |
180 |
365 |
8-M16 |
220 |
14 |
|
|
125 |
57 |
185 |
210 |
400 |
8-M16 |
230 |
22 |
|
|
150 |
57 |
210 |
240 |
475 |
8-M20 |
280 |
29 |
|
|
200 |
70 |
265 |
295 |
540 |
8-M20 |
360 |
38 |
|
|
250 |
70 |
320 |
350 |
630 |
12-M20 |
360 |
66 |
|
|
300 |
76 |
368 |
400 |
780 |
12-M20 |
400 |
100 |
|
|
350 |
76 |
428 |
460 |
885 |
16-M20 |
400 |
119 |
|
|
400 |
89 |
482 |
515 |
990 |
16-M22 |
400 |
195 |
|
|
450 |
89 |
532 |
565 |
1100 |
20-M22 |
530 |
285 |
|
|
500 |
114 |
585 |
620 |
1200 |
20-M22 |
530 |
389 |
|
|
600 |
114 |
685 |
725 |
1450 |
20-M27 |
600 |
529 |
|
|
700 |
127 |
800 |
840 |
1700 |
24-M27 |
600 |
790 |
|
|
800 |
127 |
898 |
950 |
2000 |
24-M30 |
680 |
850 |
|
|
900 |
154 |
9, 98 |
1050 |
2300 |
28-M30 |
680 |
900 |
|
|
1000 |
165 |
1110 |
1160 |
2500 |
28-M30 |
700 |
1050 |
|
|
1200 |
190 |
1325 |
1380 |
2800 |
32-M36 |
800 |
1300 |
|
|
1.6 MPa |
50 |
48 |
100 |
125 |
285 |
4-M16 |
180 |
8.5 |
|
65 |
48 |
120 |
145 |
295 |
4-M16 |
180 |
10.7 |
|
|
80 |
51 |
135 |
160 |
315 |
8-M16 |
220 |
13 |
|
|
100 |
51 |
155 |
180 |
365 |
8-M16 |
220 |
15 |
|
|
125 |
57 |
185 |
210 |
400 |
8-M16 |
230 |
235 |
|
|
150 |
57 |
210 |
240 |
475 |
8-M20 |
280 |
31 |
|
|
200 |
70 |
265 |
295 |
540 |
12-M20 |
360 |
40.7 |
|
|
250 |
70 |
320 |
355 |
630 |
12-M22 |
360 |
70 |
|
|
300 |
76 |
375 |
410 |
780 |
12-M22 |
400 |
107 |
|
|
350 |
76 |
435 |
470 |
885 |
16-M22 |
400 |
129 |
|
|
400 |
89 |
485 |
525 |
990 |
16-M27 |
400 |
215 |
|
|
450 |
89 |
545 |
585 |
1100 |
20-M27 |
530 |
305 |
|
|
500 |
114 |
608 |
650 |
1200 |
20-M30 |
530 |
410 |
|
|
600 |
114 |
718 |
770 |
1450 |
20-M36 |
600 |
550 |
|
|
700 |
127 |
788 |
840 |
1700 |
24-M36 |
600 |
820 |
|
|
800 |
127 |
898 |
950 |
2000 |
24-M36 |
680 |
950 |
