品牌:巨晨
型号:PZ673H/F/W-10C
材质:铸钢、不锈钢
性能:耐磨，对夹式
起订:1台
供应:1000台
发货:3天内

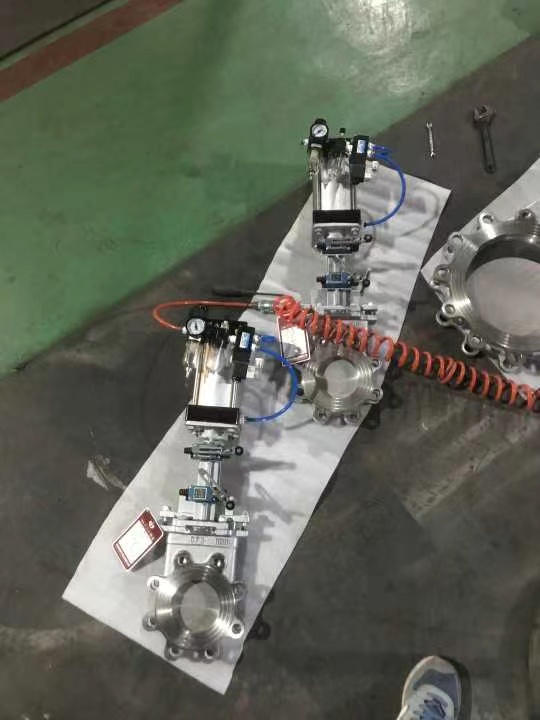

PZ673H-10C 气动刀型闸阀、气动插板阀、闸板阀，耐磨不锈钢刀闸阀概述
该气动刀形闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。
◎双作用：对阀门开启和关闭的两位式控制；
◎单作用：(弹簧复位)：在电器和气路切断或故障时，阀门自动开启或关闭。
可选附件
1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。
2、接近开关
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。
| 公称通径Nominal through diameter | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| 高度Height | 960 | 1125 | 1260 | 1450 | 1600 | 1820 | 2300 |
驱动方式：手动，电动，气动，液动，伞齿轮，电液动和气液动等驱动方式。
刀形闸阀外形：明杆，暗杆两种
刀形闸阀材质：铸铁、铸钢、碳钢、不锈钢、衬氟等
刀形闸阀密封：硬密封，软密封，单面密封，双面密封等多种材质密封。
PZ673H-10C 气动刀型闸阀、气动插板阀、闸板阀应用范围：
采矿、钢铁工业——用于煤浆、滤碴浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
电站除灰——用于灰渣浆。
PZ673H-10C 气动刀型闸阀、气动插板阀、闸板阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
PZ673H-10C 气动刀型闸阀、气动插板阀、闸板阀性能参数：
| 公称压力 | PN |
| 壳体试验 | 1.5 Mpa |
| 密封试验 | 1.1 Mpa |
| 工作温度 | 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
| 适用介质 | 糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
PZ673H-10C 气动刀型闸阀、气动插板阀、闸板阀零件材质：
| 阀体、上盖 | 碳钢、不锈钢 |
| 阀板 | 不锈钢 |
| 阀杆 | 不锈钢 |
| 密封圈 | 橡胶、四氟、不锈钢、硬质合金 |
PZ673H-10C 气动刀型闸阀、气动插板阀、闸板阀连接尺寸(mm)：
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 | W(Kg) |
| 1.0 | 50 | 43 | 160 | 125 | 100 | 285 | 4-M16 | 180 | 8 |
| 65 | 46 | 180 | 145 | 120 | 298 | 4-M16 | 180 | 10 | |
| 80 | 46 | 195 | 160 | 135 | 315 | 4-M16 | 220 | 12 | |
| 100 | 52 | 215 | 180 | 155 | 365 | 8-M16 | 220 | 14 | |
| 125 | 56 | 245 | 210 | 185 | 400 | 8-M16 | 230 | 22 | |
| 150 | 56 | 280 | 240 | 210 | 475 | 8-M20 | 280 | 29 | |
| 200 | 60 | 335 | 295 | 265 | 540 | 8-M20 | 360 | 38 | |
| 250 | 68 | 390 | 350 | 320 | 630 | 12-M20 | 360 | 66 | |
| 300 | 78 | 440 | 400 | 368 | 780 | 12-M20 | 400 | 100 | |
| 350 | 78 | 500 | 460 | 428 | 885 | 16-M20 | 400 | 119 | |
| 400 | 102 | 565 | 515 | 482 | 990 | 16-M22 | 400 | 195 | |
| 450 | 114 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | 285 | |
| 500 | 127 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | 389 |
