品牌:巨晨
型号:PZ973H/F/W-10P
材质:铸钢、不锈钢
性能:耐磨，对夹式
起订:1台
供应:1000台
发货:3天内

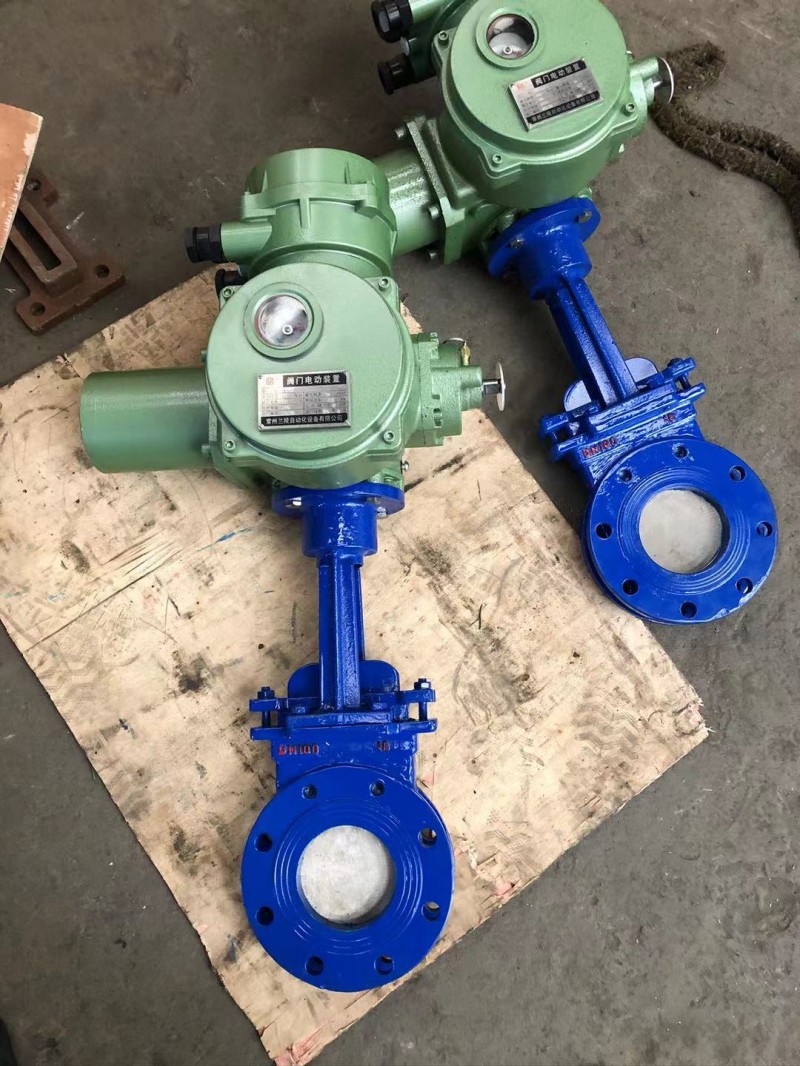

PZ973X/Y/F-10C/16P、PZ943H-10C隔爆型电动刀闸阀特点
1.可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。
2.不锈钢闸板可防止腐蚀引起的密封泄漏，精磨抛光处理可获得更好的密封效果。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀板上端 安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。
3.不锈钢阀体坚久耐用，阀体加强筋设计提高阀体强度，双头螺使用启闭更为迅速。
4.整体的不锈钢材质，可防止腐蚀破坏。阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。
5. 全圆形的直流通道设计不存渣、不卡阻。
6.科学的上密封填料函设计，使上密封安全有效，经久耐用。
7.短结构长度，可节省原料，安装空间，也有效支持管道强度。
8.三角形的支架节省原材料，保证需要的力学性能。
9.刀型闸阀阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封。
10.刀型闸阀还可任意选用驱动机构。
11. V型闸板可作为调节阀使用。
12.设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。
13.阀板有5个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移。
隔爆型电动刀闸阀的应用
具有结构紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力0.6MPa-1.6MPa，使用温度-29-550℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
隔爆型电动刀闸阀连接尺寸
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 | W(Kg) |
|---|---|---|---|---|---|---|---|---|---|
| 1.0 | 50 | 43 | 160 | 125 | 100 | 330 | 4-M16 | 180 | |
| 65 | 46 | 180 | 145 | 120 | 360 | 4-M16 | 180 | ||
| 80 | 46 | 195 | 160 | 135 | 390 | 4-M16 | 220 | ||
| 100 | 52 | 215 | 180 | 155 | 440 | 8-M16 | 220 | ||
| 125 | 56 | 245 | 210 | 185 | 510 | 8-M16 | 230 | ||
| 150 | 56 | 280 | 240 | 210 | 600 | 8-M20 | 280 | ||
| 200 | 60 | 335 | 295 | 265 | 700 | 8-M20 | 360 | ||
| 250 | 68 | 390 | 350 | 320 | 840 | 12-M20 | 360 | ||
| 300 | 78 | 440 | 400 | 368 | 960 | 12-M20 | 400 | ||
| 350 | 78 | 500 | 460 | 428 | 1110 | 16-M20 | 400 | ||
| 400 | 102 | 565 | 515 | 482 | 1250 | 16-M22 | 400 | ||
| 450 | 114 | 615 | 565 | 532 | 1380 | 20-M22 | 530 | ||
| 500 | 127 | 670 | 620 | 585 | 1530 | 20-M22 | 530 | ||
| 600 | 154 | 780 | 725 | 685 | 1800 | 20-M27 | 600 | ||
| 700 | 165 | 895 | 840 | 800 | 2150 | 24-M27 | 600 | ||
| 800 | 190 | 1010 | 950 | 898 | 2420 | 24-M30 | 680 | ||
| 900 | 203 | 1110 | 1050 | 1005 | 2680 | 28-M30 | 680 | ||
| 1000 | 216 | 1220 | 1160 | 1115 | 3100 | 28-M30 | 700 | ||
| 1200 | 254 | 1450 | 1380 | 1325 | 3450 | 32-M36 | 800 | ||
| 1.6 | 50 | 43 | 160 | 125 | 99 | 330 | 4-M16 | 180 | |
| 65 | 46 | 185 | 145 | 120 | 360 | 4-M16 | 180 | ||
| 80 | 46 | 200 | 160 | 135 | 390 | 8-M16 | 220 | ||
| 100 | 52 | 220 | 180 | 155 | 440 | 8-M16 | 220 | ||
| 125 | 56 | 250 | 210 | 185 | 510 | 8-M16 | 230 | ||
| 150 | 56 | 285 | 240 | 210 | 600 | 8-M20 | 280 | ||
| 200 | 60 | 340 | 295 | 265 | 700 | 12-M20 | 360 | ||
| 250 | 68 | 405 | 355 | 310 | 840 | 12-M22 | 360 | ||
| 300 | 78 | 460 | 410 | 375 | 960 | 12-M22 | 400 | ||
| 350 | 78 | 520 | 470 | 435 | 1110 | 16-M22 | 400 |
