品牌:巨晨
型号:PZ973H/F/W-10P
材质:304不锈钢
性能:耐磨，对夹式
起订:1台
供应:1000台
发货:3天内
立即购买

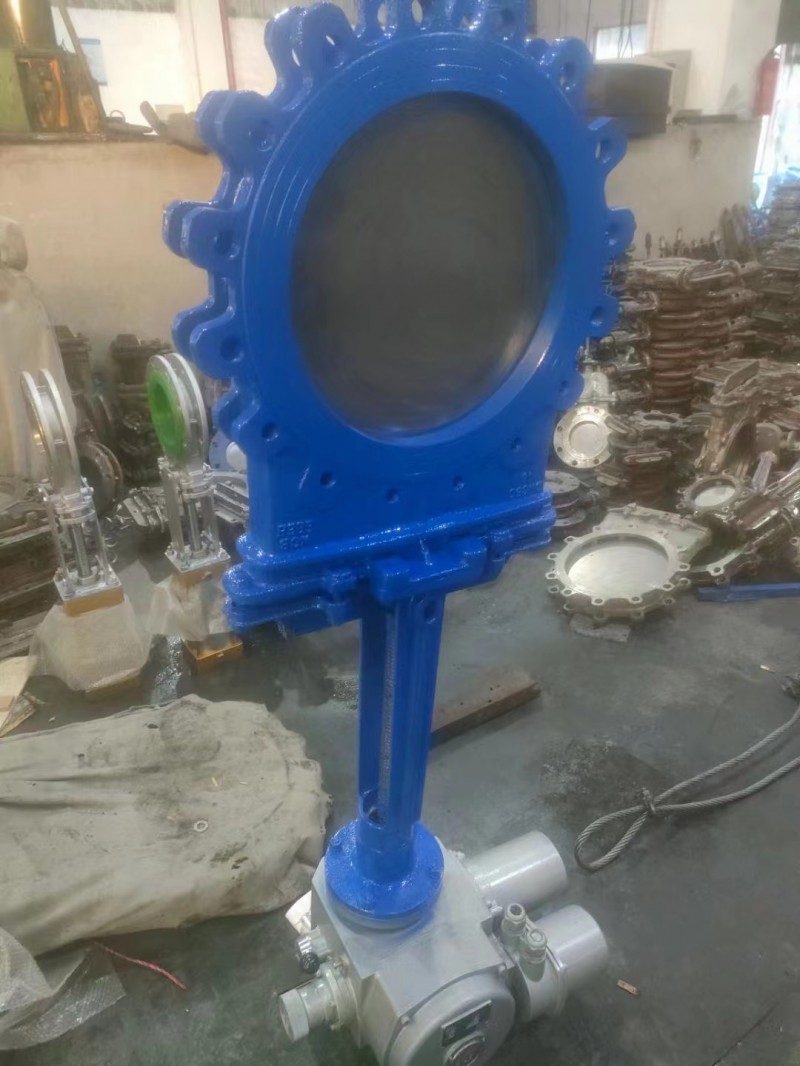

PZ973X/H/Y-10C/16P电动插板阀，不锈钢闸板阀、耐磨刀型插板门是粉料,晶粒料,小颗粒料的流量输送控制的主要设备.电动插板阀广泛适用于冶金,矿山,建材,粮食,化工等行业.该闸门配备电动,气动,电液动推杆作为驱动装置,是控制流量大小,切断迅速的理想设备.插板阀结构紧凑,耐磨,泄漏量小,具有操作简便,动作灵活,省力等特点,可以在高温,高粉尘,强磁的环境下正常工作. 电动插板阀公称压力:0.05Mpa适用温度:≤600℃适用介质:晶粒,颗粒,粉状物料等.口径:DN200～800,200×200～800×800我公司集多年使用插板阀的经验z具创新的设计.
电动插板阀，不锈钢闸板阀是一种闸板与阀座始终紧密接触密封的阀门.电动插板阀启闭件是闸板,闸板的运动方向与流体方向相垂直,电动插板阀只能作全开和全关,不能作调节和节流.闸板有两个密封面,z常用的模式闸板阀的两个密封面形成楔形,楔形角随阀门参数而异.
电动插板阀原理:闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作.
公称通径范围:DN50-DN500
公称压力范围:1.0MPa-1.6MPa
材质:铸钢,不锈钢,
闸板材质:2Cr13,201,304,316,316L
连接形式:对夹式
阀座密封圈:丁腈橡胶,三元乙丙橡胶,氟橡胶
堆焊2Cr13,不锈钢,硬质合金
填料密封:石墨盘根,四氟盘根
电动插板阀，不锈钢闸板阀连接尺寸
|
类别
|
A×A
|
B×B
|
C×C
|
L
|
H
|
n-d
|
重量
|
|
单向
|
200×200
|
256×256
|
296×296
|
820
|
100
|
8-Φ12
|
62
|
|
250×250
|
306×306
|
346×346
|
930
|
100
|
8-Φ14
|
70.5
|
|
|
300×300
|
356×356
|
396×396
|
1050
|
100
|
8-Φ14
|
81
|
|
|
400×400
|
456×456
|
496×496
|
1400
|
100
|
12-Φ14
|
114
|
|
|
450×450
|
510×510
|
556×556
|
1450
|
120
|
12-Φ18
|
130
|
|
|
500×500
|
560×560
|
606×606
|
1610
|
120
|
16-Φ18
|
147
|
|
|
双向
|
600×600
|
660×660
|
706×706
|
1830
|
120
|
16-Φ18
|
169
|
|
700×700
|
770×770
|
820×820
|
2130
|
140
|
20-Φ18
|
236
|
|
|
800×800
|
870×870
|
920×920
|
2440
|
140
|
20-Φ18
|
303
|
|
|
900×900
|
974×974
|
1030×1030
|
2660
|
160
|
27-Φ23
|
424
|
|
|
1000×1000
|
10741074
|
1130×1130
|
2870
|
160
|
24-Φ23
|
636
|
|
|
说明
|
LMD-单向
|
I-手轮
|
距地面小于1.7米用手轮，大于1.7米用链轮
链条节数M=0.105X-113（X是丝杆中心离地面度度） |
||||
