品牌:巨晨
型号:PZ973H/X/F-10C
材质:铸钢，不锈钢
性能:耐磨
起订:1台
供应:1000台
发货:3天内
立即购买

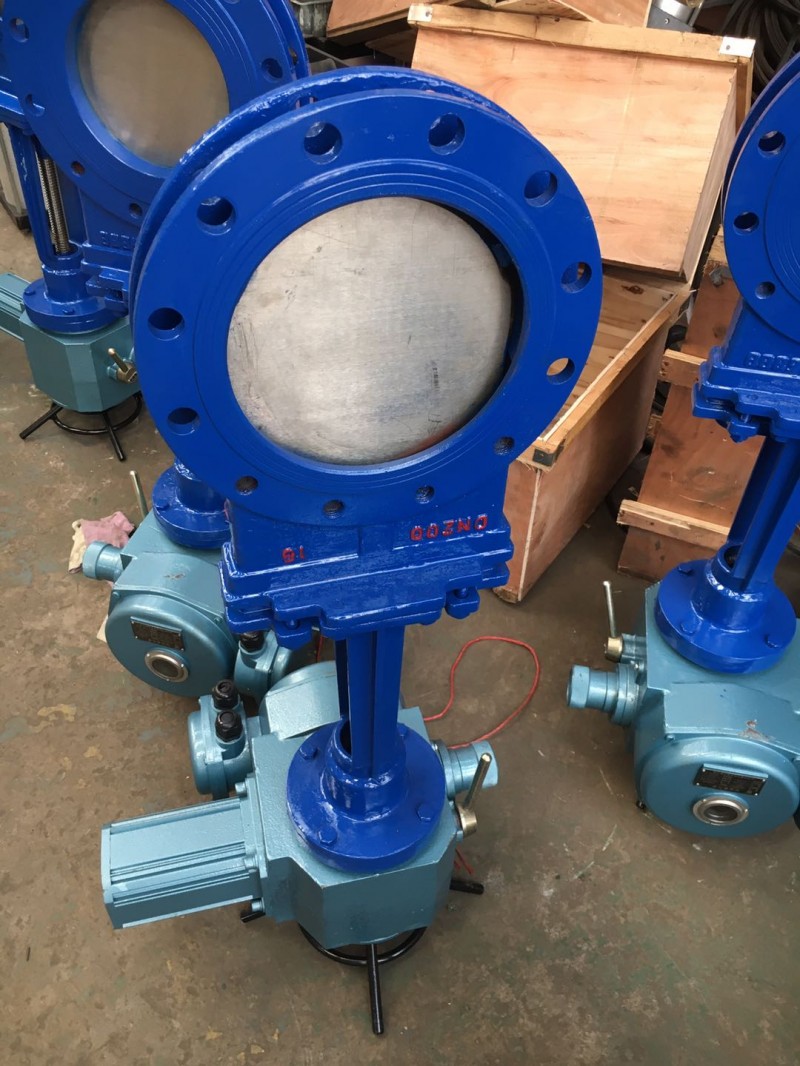

智能型电动刀闸阀PZ973X-10C满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。 PZ973X/H电动对夹刀形闸阀驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作，也可以与计算机配合实现计算机自动控制，配有手动切换手柄，万一供电系统终断，可以手动操作开启或关闭阀门、有效控制介质、防止事故发生。
工作原理：
智能型电动刀闸阀PZ973X-10C采用整体式结构，包括阀体、闸板和U型密封条，阀体中腔底部设有凹槽并装有弹性U型密封条，当阀门关闭时闸板下移，闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封。当刀闸阀开启时闸板上移，闸板底部边缘与密封条脱离，密封条弹起与凹槽平整，能防止刀闸阀在使用过程中，介质沉淀物积存在阀体中腔的凹槽里。
智能型电动刀闸阀PZ973X-10C零部件材料
| 型号 | 材料 | |||
|---|---|---|---|---|
| 阀体 | 阀杆 | 密封面 | 填料 | |
| PZ973H-10C | WCB | 2Cr13 | 硬质合金、聚四氟乙烯 | V型聚四氟乙烯、柔性石墨环 |
| PZ973H-16C | ||||
| PZ973F-10P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| PZ973F-16P | ||||
| PZ973Y-10P | CF8 (304) | 0Cr18Ni9 (304) | ||
| PZ973Y-16P | ||||
智能型电动刀闸阀PZ973X-10C 主要技术参数
| 型号 | PN | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 |
|---|---|---|---|---|
| PZ973H-10C | 10~16 | 1.0~1.6 | ≤ 100 | 纸浆、污水、煤浆、灰渣水泥混合物 |
| PZ973H-16C | ||||
| PZ973F-10P | ||||
| PZ973F-16P | ||||
| PZ973Y-10P | ||||
| PZ973Y-16P |
智能型电动刀闸阀PZ973X-10C 结构图
|
智能型电动刀闸阀PZ973X-10C 连接尺寸
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 | W(Kg) |
|---|---|---|---|---|---|---|---|---|---|
| 1.0 | 50 | 43 | 160 | 125 | 100 | 330 | 4-M16 | 180 | |
| 65 | 46 | 180 | 145 | 120 | 360 | 4-M16 | 180 | ||
| 80 | 46 | 195 | 160 | 135 | 390 | 4-M16 | 220 | ||
| 100 | 52 | 215 | 180 | 155 | 440 | 8-M16 | 220 | ||
| 125 | 56 | 245 | 210 | 185 | 510 | 8-M16 | 230 | ||
| 150 | 56 | 280 | 240 | 210 | 600 | 8-M20 | 280 | ||
| 200 | 60 | 335 | 295 | 265 | 700 | 8-M20 | 360 | ||
| 250 | 68 | 390 | 350 | 320 | 840 | 12-M20 | 360 | ||
| 300 | 78 | 440 | 400 | 368 | 960 | 12-M20 | 400 | ||
| 350 | 78 | 500 | 460 | 428 | 1110 | 16-M20 | 400 | ||
| 400 | 102 | 565 | 515 | 482 | 1250 | 16-M22 | 400 | ||
| 450 | 114 | 615 | 565 | 532 | 1380 | 20-M22 | 530 | ||
| 500 | 127 | 670 | 620 | 585 | 1530 | 20-M22 | 530 | ||
| 600 | 154 | 780 | 725 | 685 | 1800 | 20-M27 | 600 |
