品牌:巨晨
型号:PZ973H/X/F-10C
材质:铸钢
性能:耐磨
起订:1台
供应:1000台
发货:3天内

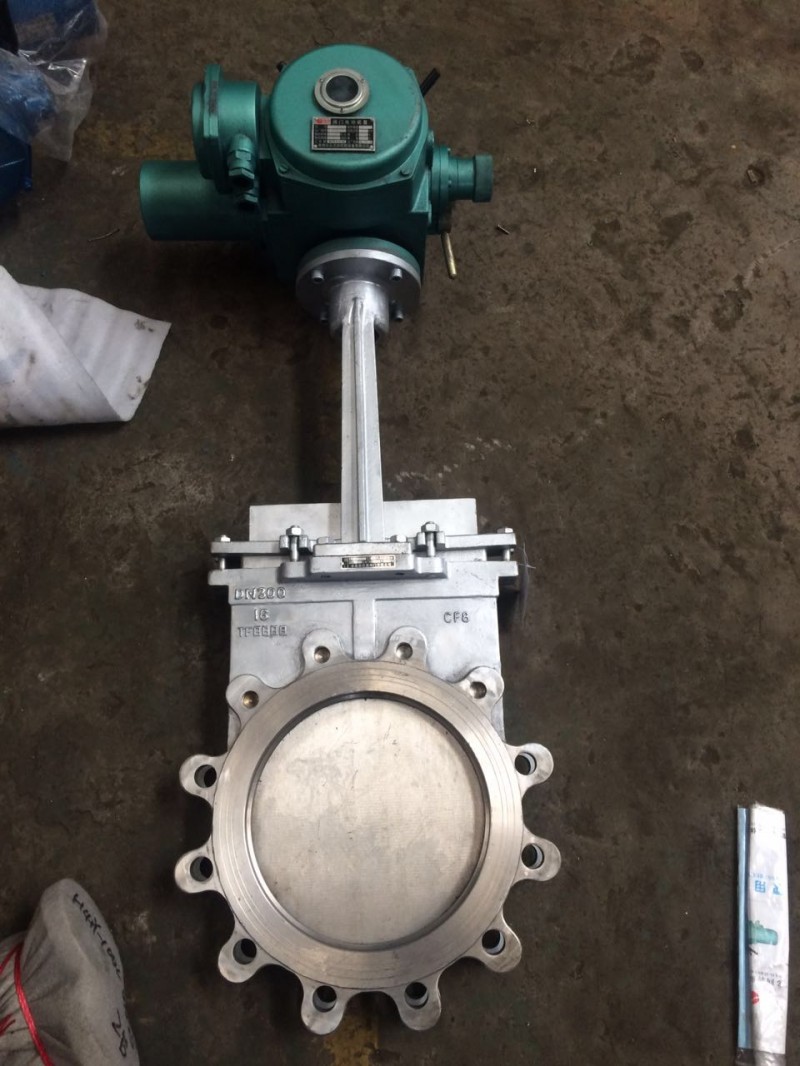

PZ973H-10C电动插板门、电动闸板门/电动对夹式刀闸阀PZ973H,PZ973X,PZ973Y阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。适宜在含粉尘或焦油的煤气管线中使用。
PZ973H-10C电动插板门、电动闸板门驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤矿、采矿等工程，满足了现代工、农业。
特点：
1、启闭迅速，平稳可靠，自动化程度高。
2、安装高度及位置不受限制。
3、采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作。
4、配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。
PZ973H-10C电动插板门、电动闸板门电动装置参数：
1、电源：AC380V、50HZ。
2、标准型：标准型产品具有防尘、防雨水的外壳保护能力、防护等级IP65,可直接用于户外。
3、防水型：防水型产品具有防尘、防浸水(IP67)的外壳防护等级。
4、防爆型(EX)：防爆等级为DII BT4/DII CT4(不含乙炔)。
5、环境温度：-20℃～40℃。
6、可选：配电气控制器。
PZ973H-10C电动插板门、电动闸板门主要零部件材质Key parts material
阀体、上盖
body,upper cap
碳钢、不锈钢
Carbon steel,stainless steel
阀板
Valve plate
不锈钢
Stainless steel
阀杆
Stem
不锈钢
Stainless steel
密封圈
Seal ring
橡胶、四氟、不锈钢、硬质合金
Rubber,PTFE,stainless steel,hard alloy
PZ973H-10C电动插板门、电动闸板门主要性能规范Key performance indicators
公称压力
Nominal pressure
PN
壳体试验
Casing test
1.5×PN
密封试验
Leak test
1.1×PN
工作温度
Operating temperature
橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃
Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
适用介质
Working medium
糖浆、纸浆、污水、煤浆、灰、渣水混合物
Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix
PZ973H-10C电动插板门、电动闸板门主要外形尺寸
主要外形及连接尺寸Profile and connection dimension
单位Unit:mm
PN
DN
L
D
D1
D2
H
N-M
PN
DN
L
D
D1
D2
H
N-M
0.6
150
57
280
240
210
980
8-20
1.0
150
57
285
240
210
980
8-20
200
70
335
295
265
1055
8-20
200
70
340
295
265
1055
12-20
250
70
390
350
320
1060
12-20
250
70
405
355
310
1060
12-22
300
76
440
400
368
1230
12-20
300
76
460
410
375
1230
12-22
350
76
500
460
428
1250
16-20
350
76
520
470
435
1250
16-22
400
89
565
515
482
1767
16-22
400
89
580
525
485
1767
16-27
450
89
615
565
532
1920
20-22
450
89
640
585
545
1920
20-27
500
114
670
620
585
2010
20-22
500
114
715
650
609
2010
20-30
600
114
780
725
685
2110
20-27
600
114
840
770
720
2110
20-36
700
130
895
840
800
2400
24-27
700
130
910
840
788
2400
24-36
