品牌:巨晨
型号:PZ673H/F/W-10P
材质:铸钢、不锈钢
性能:耐磨
起订:1台
供应:1000台
发货:3天内

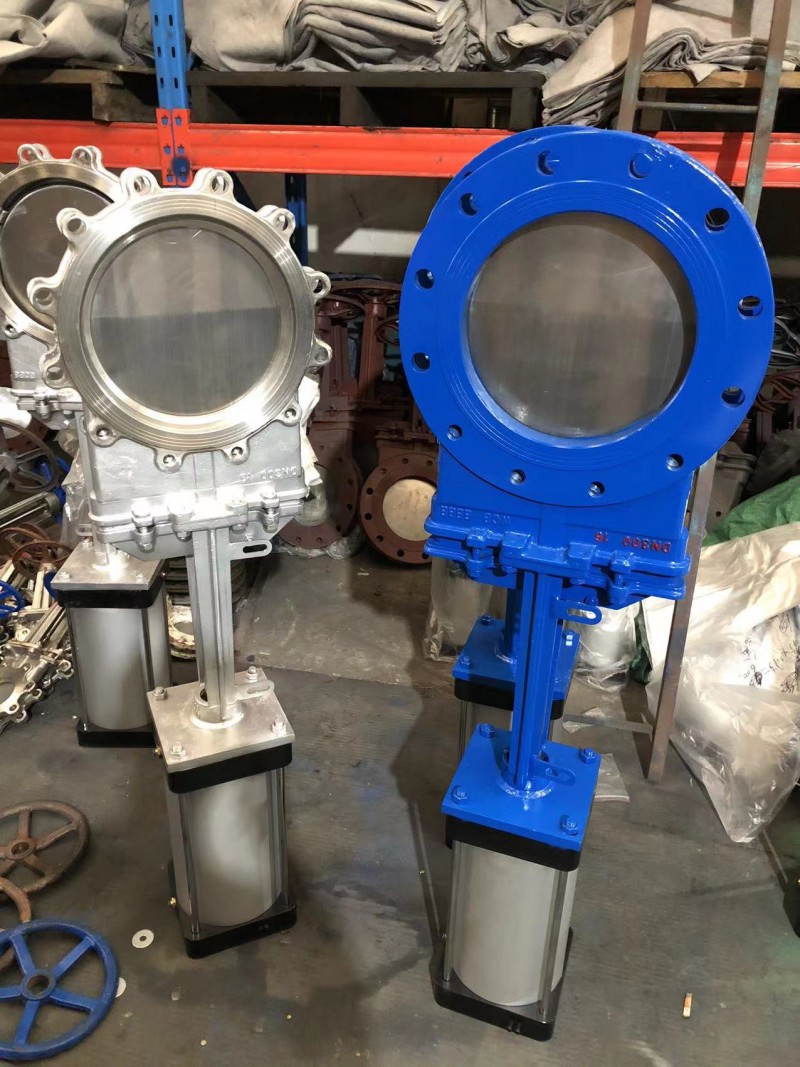

PZ673W-10P气动刀闸阀、不锈钢刀型闸阀由于采用刀型闸板具有良好的剪切作用，适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。刀型闸阀具有多种阀座可供选择，并且可依据现场控制需求，配备电动或气动执行器，实现阀门的自动化操作。
材质：铸铁、碳钢、不锈钢
尺寸范围：DN50～DN600
压力：1.0MPa
PZ673W-10P气动刀闸阀、不锈钢刀型闸阀主要技术参数
|
公称压力 |
0.6 ～ 1.6MPa |
|
公称通径 |
DN50～1200mm |
|
连接形式 |
法兰式、对夹式 |
|
适用温度 / ℃ |
≤ 100 |
|
适用介质 |
纸浆、污水、煤浆、灰渣水泥混合物 |
PZ673W-10P气动刀闸阀、不锈钢刀型闸阀主要性能指标
|
公称压力PN(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
适用介质 |
|
1.0 |
1.5 |
1.1 |
烟气、灰、渣水混合物、空气混合物 |
|
1.6 |
2.4 |
1.8 |
PZ673W-10P气动刀闸阀、不锈钢刀型闸阀零件材料
|
零件名称 |
材料 |
|
阀体 |
WCB、ZG1Cr18Ni9Ti、CF8 (304) |
|
阀杆 |
2Cr13、1Cr18Ni9Ti、0Cr18Ni9 (304) |
|
密封面 |
硬质合金、聚四氟乙烯 |
|
填料 |
V型聚四氟乙烯、柔性石墨环 |
PZ673W-10P气动刀闸阀、不锈钢刀型闸阀 外形连接尺寸
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 |
50 |
43 |
90 |
110 |
335 |
4-M12 |
1.0 |
50 |
50 |
100 |
125 |
335 |
4-M16 |
|
65 |
46 |
110 |
130 |
363 |
4-M12 |
65 |
50 |
120 |
145 |
363 |
4-M16 |
||
|
80 |
46 |
125 |
150 |
395 |
4-M16 |
80 |
50 |
135 |
160 |
395 |
4-M16 |
||
|
100 |
52 |
145 |
170 |
465 |
4-M16 |
100 |
50 |
155 |
180 |
465 |
8-M16 |
||
|
125 |
56 |
175 |
200 |
530 |
8-M16 |
125 |
50 |
185 |
210 |
530 |
8-M16 |
||
|
150 |
56 |
200 |
225 |
630 |
8-M16 |
150 |
60 |
210 |
240 |
630 |
8-M20 |
||
|
200 |
60 |
255 |
280 |
750 |
8-M16 |
200 |
60 |
265 |
295 |
750 |
8-M20 |
||
|
250 |
68 |
310 |
335 |
900 |
12-M16 |
250 |
70 |
320 |
350 |
900 |
12-M20 |
||
|
300 |
78 |
362 |
395 |
1120 |
12-M20 |
300 |
80 |
368 |
400 |
1120 |
12-M20 |
||
|
350 |
78 |
412 |
445 |
1260 |
12-M20 |
350 |
90 |
428 |
460 |
1260 |
16-M20 |
||
|
400 |
102 |
462 |
495 |
1450 |
16-M20 |
400 |
100 |
482 |
515 |
1450 |
16-M22 |
||
|
450 |
114 |
518 |
550 |
1600 |
16-M20 |
450 |
120 |
532 |
565 |
1600 |
20-M22 |
