价格:￥1700.00/台
品牌:巨晨
型号:PZ673H/F/W-10P
材质:304不锈钢
性能:耐磨，对夹式
起订:1台
供应:1000台
发货:3天内

立即购买

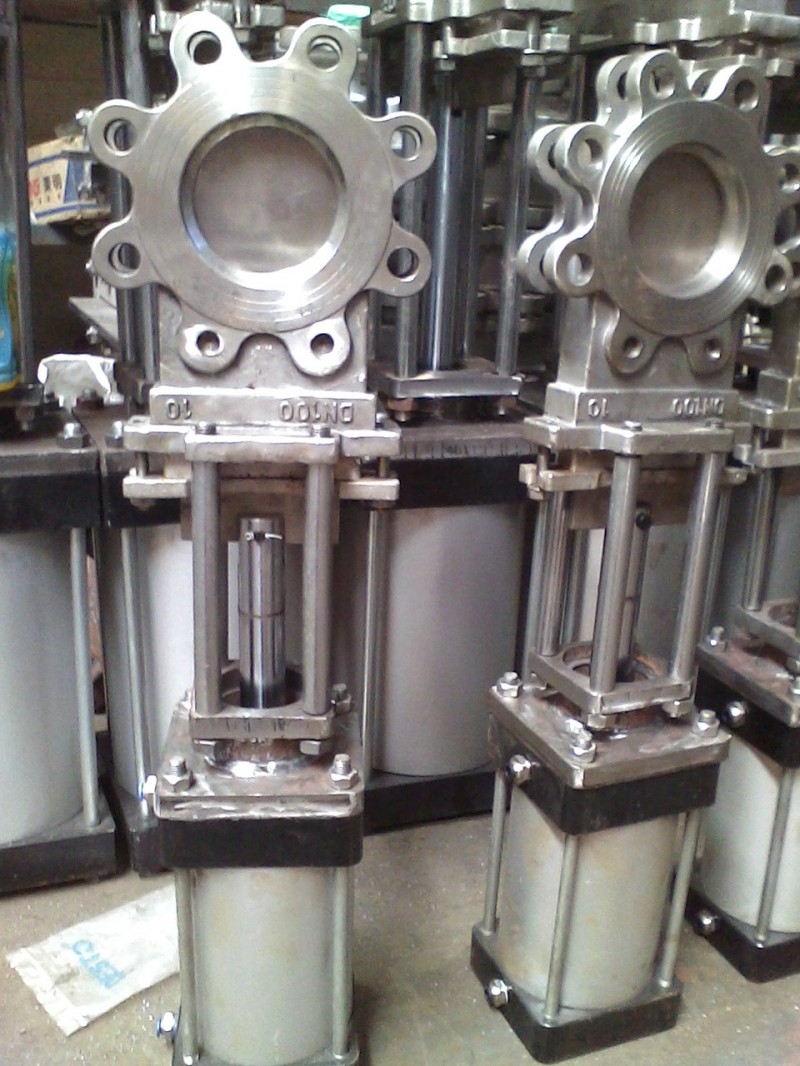

PZ673Y-10P气动刀闸阀，气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径DN50~DN800，工作压力1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。

PZ673Y-10P气动刀闸阀性能参数】

PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）主要性能参数
型号	PN	工作压力/ MPa	适用温度/ ℃	适用介质
PZ673H-10C~16C	10~16	1.0~1.6	≤ 100	纸浆、污水、煤浆、灰渣水泥混合物
PZ673F-10P~16P
PZ673Y-10P~16P

PZ673Y-10P气动刀闸阀零部件材料】

PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）零部件材料
型号	材料
	阀体	阀杆	密封面	填料
PZ673H-10C~16C	WCB	2Cr13	硬质合金、聚四**烯	V型聚四**烯、柔性石墨环
PZ673F-10P~16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ673Y-10P~16P	CF8 (304)	0Cr18Ni9 (304)

PZ673Y-10P气动刀闸阀外形及结构尺寸(PN10)

PZ673H、PZ673F、PZ673Y (PN10) 型刀型闸阀（刀闸阀）外形及结构尺寸(mm)
DN	L	D	D1	D2	H	z×M
50	43	160	125	100	285	4×M16
65	46	180	145	120	298	4×M16
80	46	195	160	135	315	4×M16
100	52	215	180	155	365	8×M16
125	56	245	210	185	400	8×M16
150	56	280	240	210	475	8×M20
200	60	335	295	265	540	8×M20
250	68	390	350	320	630	12×M20
300	78	440	400	368	780	12×M20
350	78	500	460	428	885	16×M20
400	102	565	515	482	990	16×M22
450	114	615	565	532	1100	20×M22
500	127	670	620	585	1200	20×M22
600	154	780	725	685	1450	20×M27
800	190	1010	950	898	2000	24×M30

PZ673Y-10P气动刀闸阀外形及结构尺寸(PN16)

PZ673H、PZ673F、PZ673Y (PN16) 型刀型闸阀（刀闸阀）外形及结构尺寸(mm)
DN	L	D	D1	D2	H	z×M
50	43	160	125	99	285	4×M16
65	46	185	145	120	295	4×M16
80	46	200	160	135	315	8×M16
100	52	220	180	155	365	8×M16
125	56	250	210	185	400	8×M16
150	56	285	240	210	475	8×M20
200	60	340	295	265	540	12×M20
250	68	405	355	310	630	12×M22
300	78	460	410	375	780	12×M22
350	78	520	470	435	885	16×M22
400	102	580	525	485	990	16×M27
450	114	640	858	545	1100	20×M27
500	127	715	650	609	1200	20×M30
600	154	840	770	720	1450	20×M36
