品牌:巨晨
型号:PZ673H/F/W-10C
材质:铸钢、不锈钢
性能:耐磨，对夹式
起订:1台
供应:1000台
发货:3天内
立即购买

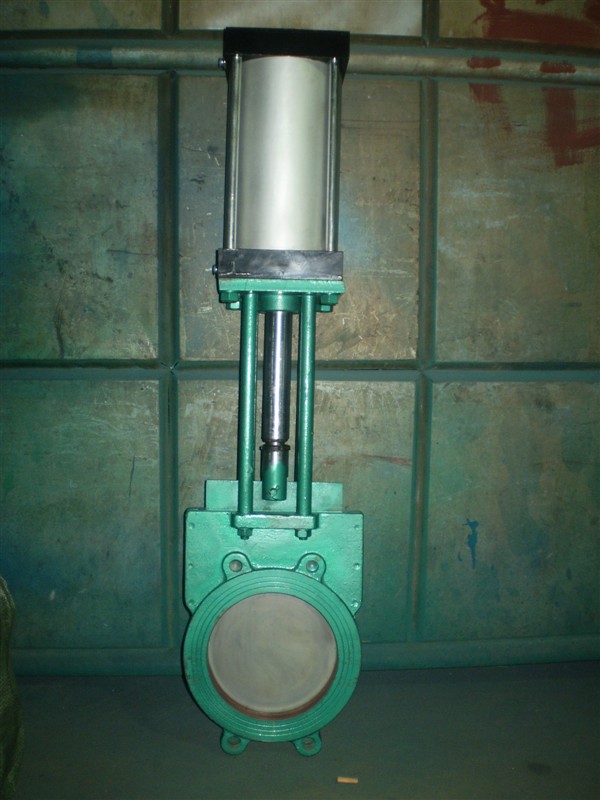

Z673X-10气动浆液阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。Z673X气动浆液阀品种齐全。主体采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。
产品特点：
1、气动阀采用对夹式结构，体积小，重量轻。
2、完全敞开的通道，可以防止介质在阀内沉积。
3、新研制的U型封圈，可以保证阀门的良好密封性。
4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
5、流阻小。
6、安装维修方便。
Z673X-10气动浆液阀性能规范：
Z673X-10气动浆液阀性能规范：
| 公称压力（MPa） | 0.6 | 1.0 | |
| 试验压力（MPa） | 壳体 | 0.9 | 1.5 |
| 密封 | 0.66 | 1.1 | |
| 使用介质 |
煤浆、粮浆、纸浆、泥浆、活 水砂浆、矿渣、碱液 |
||
| 工作温度 | ≤100℃ | ||
Z673X-10气动浆液阀主要零件材料：
| 体、盖 | 不锈钢、碳钢、灰铸铁 |
| 闸板 | 碳钢、不锈钢 |
| 阀杆 | 不锈钢 |
| 密封面 | 橡胶、四氟、不锈钢、硬质合金 |
Z673X-10气动浆液阀主要外形连接尺寸：
| MPa | DN | L | D | D1 | B | H | n-M | 2 | |
| PN0.6 | PN1.0 | ||||||||
| 1.0 | 50 | 40 | 40 | 125 | 100 | 115 | 335 | 4-M16 | 45° |
| 65 | 40 | 40 | 145 | 120 | 115 | 363 | 4-M16 | 45° | |
| 80 | 50 | 50 | 160 | 135 | 150 | 395 | 4-M16 | 22.5° | |
| 100 | 50 | 50 | 180 | 155 | 150 | 465 | 4-M16 | 22.5° | |
| 125 | 50 | 50 | 210 | 185 | 190 | 530 | 4-M16 | 22.5° | |
| 150 | 60 | 60 | 240 | 210 | 190 | 630 | 4-M20 | 22.5° | |
| 200 | 60 | 60 | 295 | 265 | 230 | 750 | 4-M20 | 22.5° | |
| 250 | 70 | 70 | 350 | 318 | 280 | 900 | 8-M20 | 15° | |
| 300 | 70 | 80 | 400 | 368 | 350 | 1120 | 8-M20 | 15° | |
| 350 | 80 | 90 | 460 | 430 | 350 | 1260 | 10-M20 | 11.25° | |
| 400 | 90 | 120 | 515 | 482 | 350 | 1450 | 10-M24 | 11.25° | |
| 450 | 90 | 120 | 565 | 532 | 350 | 1600 | 14-M24 | 9° | |
| 500 | 100 | 130 | 620 | 585 | 350 | 1800 | 14-M24 | 9° | |
| 600 | 100 | 140 | 725 | 685 | 430 | 2300 | 14-M27 | 9° | |
