品牌:巨晨
型号:PZ673H/F/W-10C
材质:铸钢、不锈钢
性能:耐磨，对夹式
起订:1台
供应:1000台
发货:3天内
立即购买

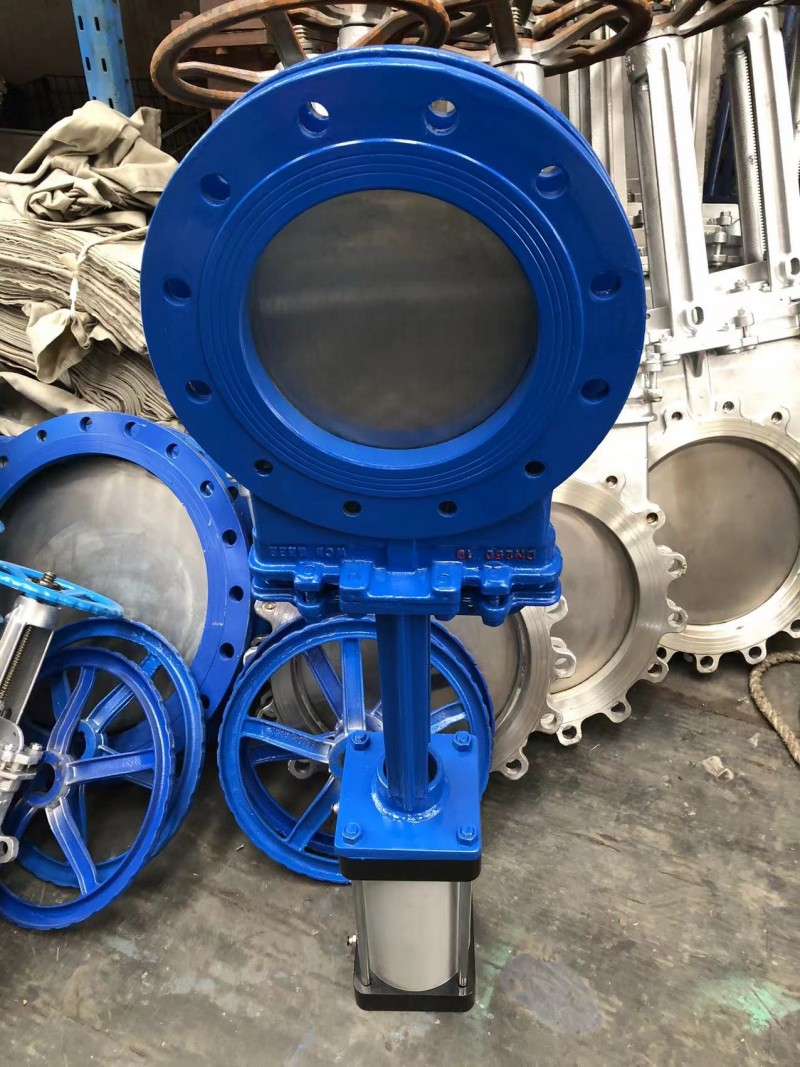

Z673X-10C气动插板阀，对夹式插板阀，耐磨插板门概述：
借助压缩空气驱动的阀门。气动插板阀简单地说就是用气动执行器控制阀门,从而实现阀的开和关。其可分为上下两部分，上半部分为气动执行器，下半部分为阀门。本类阀门在管道中一般应当水平安装。
可选附件
1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。
2、接近开关
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。
Z673X-10C气动插板阀具有结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小等优点，密封可靠、操作轻便灵活，用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中介质。
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公称通径：DN50~500mm NPS 2"~20"
适用温度：0~+200℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
公称通径：DN50~500mm NPS 2"~20"
适用温度：0~+200℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、软密封
泄漏量：硬密封：D级（液体0.1×DN mm3/s）软密封：A级 （零泄漏）
配套附件：1、安装法兰 2、电磁阀 3、空气过滤器
气源压力：0.4~0.6MPa 电磁阀电压：DC24V、AC220V
泄漏量：硬密封：D级（液体0.1×DN mm3/s）软密封：A级 （零泄漏）
配套附件：1、安装法兰 2、电磁阀 3、空气过滤器
气源压力：0.4~0.6MPa 电磁阀电压：DC24V、AC220V
Z673X-10C气动插板阀主要性能规范
|
公称压力（MP） |
壳体试验（MP） |
密封试验（MP） |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
Z673X-10C气动插板阀主要零部件材质
|
体、盖 |
闸阀 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
Z673X-10C气动插板阀主要外形及连接尺寸
|
公称压力mm
|
L
|
D
|
D1
|
H
|
n-M
|
|
|
PN0.6
|
PN1.0
|
|||||
|
50
|
48
|
48
|
125
|
100
|
335
|
4-M16
|
|
65
|
48
|
48
|
145
|
120
|
363
|
4-M16
|
|
80
|
50
|
50
|
160
|
135
|
395
|
8-M16
|
|
100
|
50
|
50
|
180
|
155
|
465
|
8-M16
|
|
125
|
50
|
50
|
210
|
185
|
530
|
8-M16
|
|
150
|
60
|
60
|
240
|
210
|
630
|
8-M20
|
|
200
|
60
|
60
|
295
|
265
|
750
|
8-M20
|
|
250
|
70
|
70
|
350
|
320
|
900
|
12-M20
|
|
300
|
70
|
80
|
400
|
368
|
1120
|
12-M20
|
|
350
|
80
|
90
|
460
|
428
|
1260
|
16-M20
|
|
400
|
80
|
120
|
515
|
482
|
1450
|
16-M22
|
|
450
|
90
|
120
|
565
|
532
|
1600
|
20-M22
|
|
500
|
90
|
130
|
620
|
585
|
1800
|
20-M22
|
|
600
|
140
|
140
|
725
|
|||
