价格:￥4800.00/台
品牌:巨晨
型号:PZ973W-10NR
材质:2520不锈钢
性能:耐磨，对夹式
起订:1台
供应:1000台
发货:3天内

立即购买

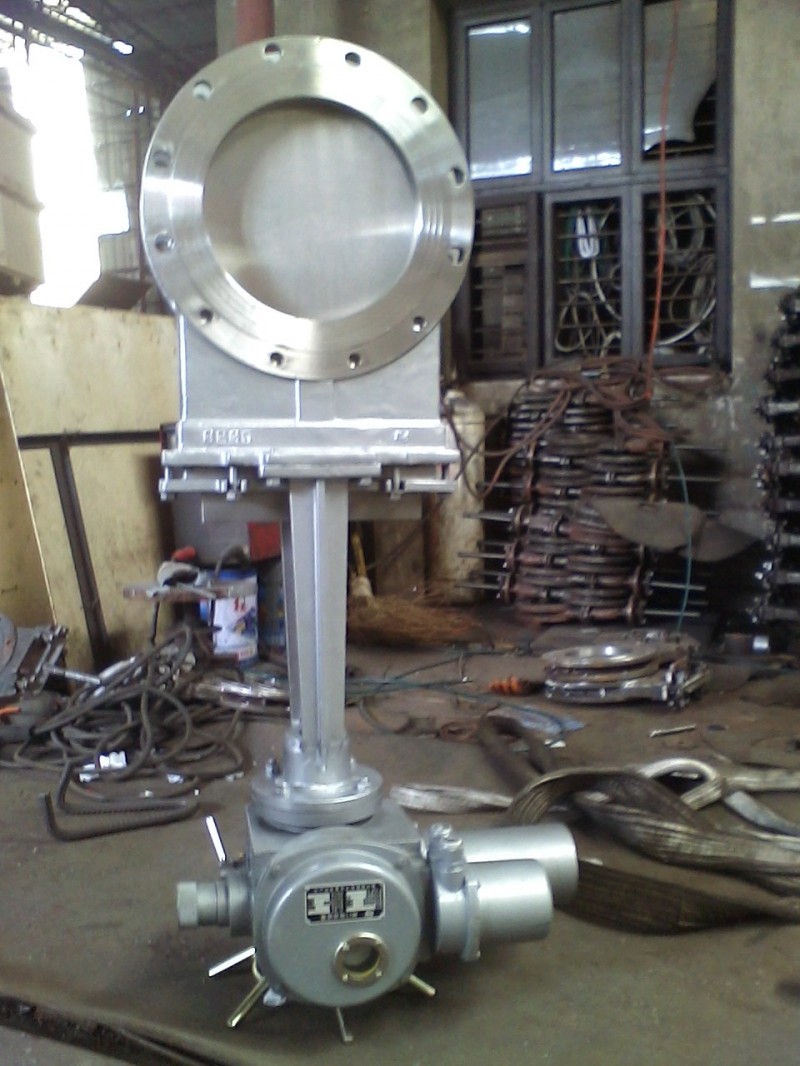

PZ973W-10NR电动闸板门、电动耐高温闸板门、电动插板门,电动闸板门,方形螺旋闸门,耐磨插板阀大多用于卸料器配套使用分为方口和圆口两种。电动插板阀口型要根据卸料器形状做出选择。手动插板阀经久耐用，流动阻力小，体积小，重量轻，维修方便，使用广泛。电动插板阀密封结构可以分软密封、硬密封结构。工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。

电动闸板门、电动耐高温闸板门技术参数和性能：
公称通径：200×200、2000×2000
适用温度：-10~十200℃
连接法兰：GB/T9113、JB/T79
主体材料：Q235A、304、316、304L、316L
密封形式：硬密封，软密封
配套附件：安裝法兰


电动闸板门、电动耐高温闸板门结构简单、重量轻、无卡阻，特别适用于各类固体物料和 50mm左右块状、团状物料的输送及流量调节、安装不受角度限制，操作方便、能随时调整尺度。

主要性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Z973F-6C	6	0.6	≤ 1100	灰渣等
Z973H-6C
Z973F-10C	10	1.0
Z973H-10C
Z973F-16C	16	1.6
Z973H-16C

电动闸板门、电动耐高温闸板门零部件材料

型号	材料
	阀体	闸板	密封面	阀杆	填料
Z973F-6C	碳素钢	铬镍钛不锈钢	氟塑料	铬不锈钢	石棉
Z973H-6C			镶或喷焊铁基合金
Z973F-10C			氟塑料
Z973H-10C			镶或喷焊铁基合金
Z973F-16C			氟塑料
Z973H-16C			镶或喷焊铁基合金

电动闸板门、电动耐高温闸板门外形及结构尺寸 (mm)

DN	L	D1	D2	z×ød	H	电装型号	重量 / kg
50	50	100	125	4×ø16	370	DZ10	54
65	50	120	145	4×ø16	460	DZ10	60
80	50	135	160	4×ø16	590	DZ10	62
100	50	155	180	8×ø16	780	DZ10	66
150	60	210	240	8×ø20	980	DZ15	84
200	60	265	295	8×ø20	1053	DZ20	106
250	70	320	350	12×ø20	1060	DZ20	120
300	80	368	400	12×ø20	1230	DZ30	220
350	90	428	460	16×ø20	1250	DZ30	230
400	100	482	515	16×ø22	1770	DZ45	300
