价格:￥1800.00/台
品牌:巨晨
型号:PZ73H/F/W-10P
材质:304不锈钢
规格:DN200
起订:1台
供应:1000台
发货:3天内

立即购买

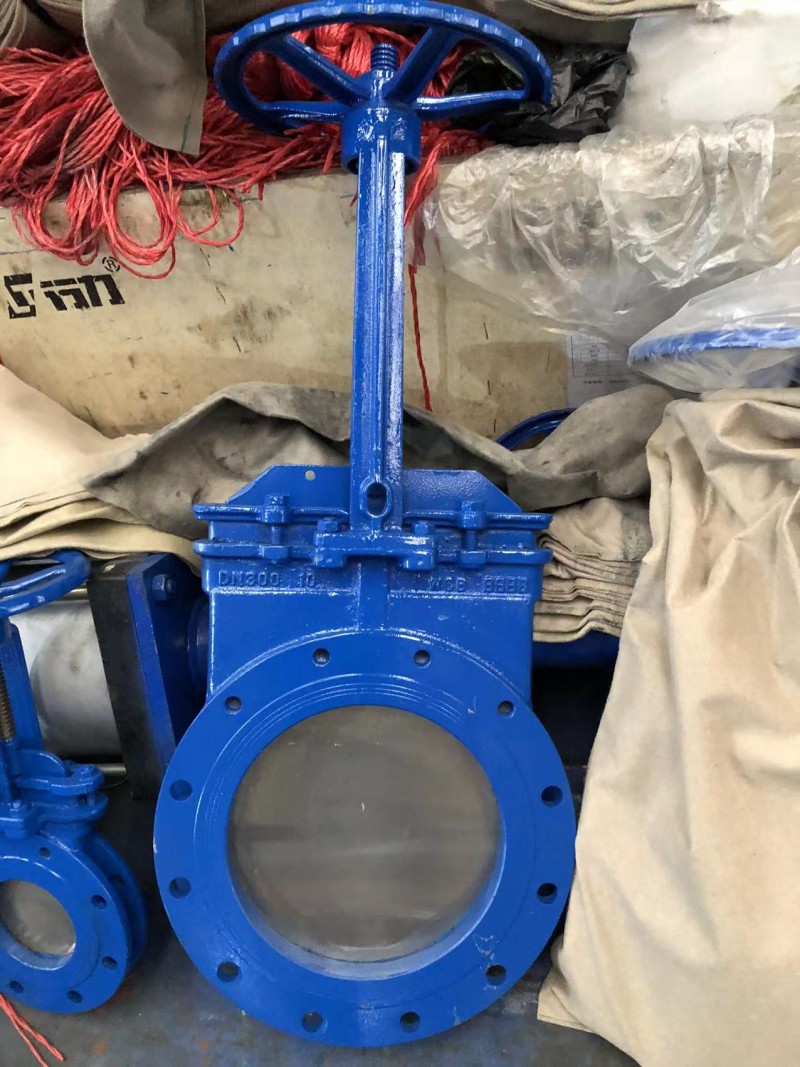

PZ73X/H/Y-10P手动闸板阀，手动不锈钢闸板阀概述：

超短结构长度，节省材料，可使管路系统整体重量大大减轻。此类闸阀占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。

手动闸板阀，手动不锈钢闸板阀产品特点：

超短结构长度，节省材料，可使管路系统整体重量大大减轻。

占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。

闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。

上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。 闸板具有闸刀的功能，能有效的闸断介质中各类杂物。

手动闸板阀，手动不锈钢闸板阀主要性能规范

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	纸浆、污水、煤浆、灰、渣水混和物

手动闸板阀，手动不锈钢闸板阀主要零部件材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

手动闸板阀，手动不锈钢闸板阀主要外形及连接尺寸(mm)：

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6 MPa	50	48	90	110	325	4-M12	1.0 MPa	50	48	100	125	325	4-M16
	65	48	110	130	340	4-M12		65	48	120	145	340	4-M16
	80	51	125	150	355	4-M16		80	51	135	160	355	4-M16
	100	51	145	170	405	4-M16		100	51	155	180	405	8-M16
	125	57	175	200	440	8-M16		125	57	185	210	440	8-M16
	150	57	200	225	520	8-M16		150	57	210	240	520	8-M20
	200	70	255	280	580	8-M16		200	70	265	295	580	8-M20
	250	70	310	335	670	12-M16		250	70	320	350	670	12-M20
	300	76	362	395	820	12-M20		300	76	368	400	820	12-M20
	350	76	412	445	925	12-M20		350	76	428	460	925	16-M20
	400	89	462	495	1030	16-M20		400	89	482	515	1030	16-M22
