价格:￥1900.00/台
品牌:巨晨
型号:DMZ673H/X/F-10C
材质:铸钢，不锈钢
性能:耐磨
起订:1台
供应:1000台
发货:3天内

立即购买

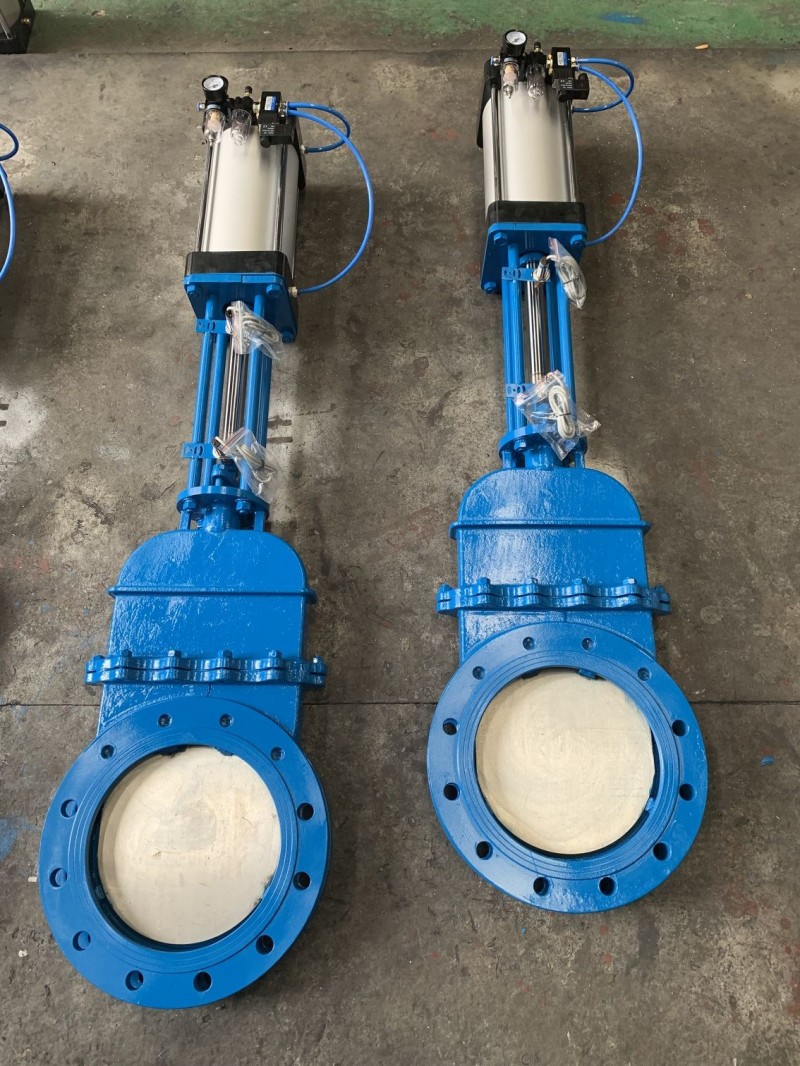

DMZ673H/Y/W-10C/16P气动带盖刀型闸阀，耐磨带盖刀闸阀产品特点:

此种刀形闸阀的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。

此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。

气动带盖刀型闸阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。适宜在含粉尘或焦油的煤气管线中使用。

气动带盖刀型闸阀主要性能规范:

公称压力	MPa
壳体试验	1.5
密封试验	1.1
工作温度	橡胶≤ 80℃四氟密封≤180℃硬密封≤425℃
运用介质	纸浆、污水、煤气灰、煤浆等

气动带盖刀型闸阀主要零部件材质:

阀体、上盖	碳钢、不锈钢
闸板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、 硬质合金

气动带盖刀型闸阀主要外形连接尺寸:

压力MPa	口径DN（mm)	L	D2	D1	H	n-M	压力MPa	口径DN（mm)	L	D2	D1	H	n-M
0.6	50	43	90	110	335	4-M12	1.01.6	50	50	100	125	335	4-M16
	65	46	110	130	363	4-M12		65	50	120	145	363	4-M16
	80	46	125	150	395	4-M16		80	50	135	160	395	4-M16
	100	52	145	170	465	4-M16		100	50	155	180	465	8-M16
	125	56	175	200	530	8-M16		125	50	185	210	530	8-M16
	150	56	200	225	630	8-M16		150	60	210	240	630	8-M20
	200	60	255	280	750	8-M16		200	60	265	295	750	8-M20
	250	68	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	78	362	395	1120	12-M20		300	80	368	400	1120	12-M20
	350	78	412	445	1260	12-M20		350	90	428	460	1260	16-M20
	400	102	462	495	1450	16-M20		400	100	482	515	1450	16-M22
	450	114	518	550	1600	16-M20		450	120	532	565	1600	20-M22
	500	127	568	600	1800	16-M20		500	130	585	620	1800	20-M22
	600	154	670	705	2300	20-M22		600	140	685	725	2300	20-M27
	700	165	775	810	2500	24-M22		700	165	800	840	2500	24-M27
	800	190	880	920	2800	24-M27		800	190	898	950	2800	4-M30
	900
