品牌:巨晨
型号:PZ673H/X/F-10C
材质:铸钢，不锈钢
性能:耐磨
起订:1台
供应:1000台
发货:3天内

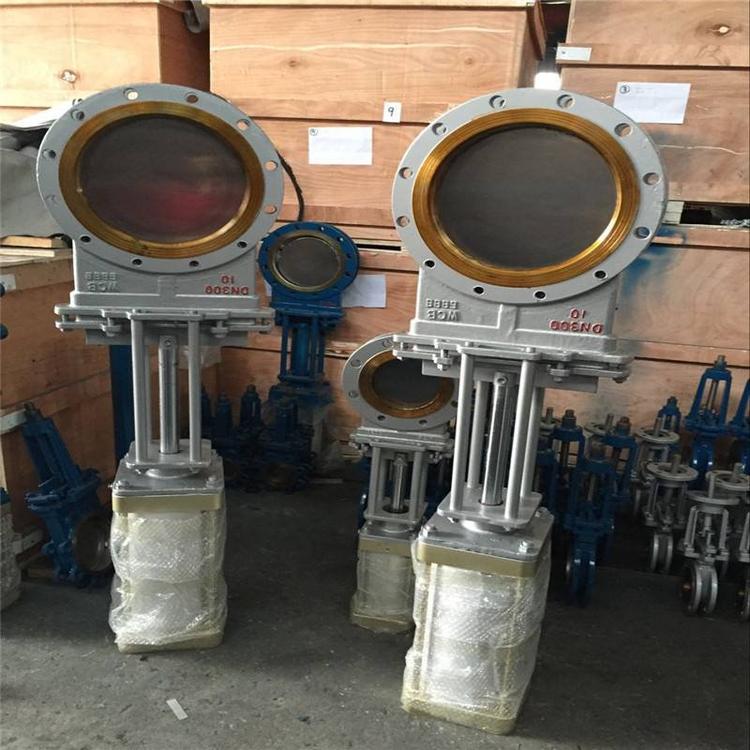

PZ673X/H/Y-10C/16P圆形气动刀型闸阀，对夹式圆形刀闸阀易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。
2、阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。
3、阀板有5个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移。
4、可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
5、内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
6、连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
7、适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
8、工作温度：
圆形气动刀型闸阀软密封(PTFE)：-40℃～180℃
碳素钢：-29℃～425℃
不锈钢：-40℃～600℃
铬钼钒钢：≤550℃
工作压力：0．6～1．6MPa
圆形气动刀型闸阀主要性能规范
|
公称压力PN(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
适用介质 |
|
1.0 |
1.5 |
1.1 |
烟气、灰、渣水混合物、空气混合物 |
|
|
|
|
圆形气动刀型闸阀主要外型及连接尺寸
|
MPa |
DN |
L |
d1 |
d2 |
H |
n-M |
|
0.6 |
50 |
50 |
90 |
110 |
335 |
4-M12 |
|
65 |
50 |
110 |
130 |
363 |
4-M12 |
|
|
80 |
50 |
125 |
150 |
395 |
4-M16 |
|
|
100 |
50 |
145 |
170 |
465 |
4-M16 |
|
|
125 |
50 |
175 |
200 |
530 |
8-M16 |
|
|
150 |
60 |
200 |
225 |
630 |
8-M16 |
|
|
200 |
60 |
255 |
280 |
750 |
8-M16 |
|
|
250 |
70 |
310 |
335 |
900 |
12-M16 |
|
|
300 |
80 |
362 |
395 |
1120 |
12-M20 |
|
|
350 |
90 |
412 |
445 |
1260 |
12-M20 |
|
|
400 |
100 |
462 |
495 |
1450 |
16-M20 |
|
|
450 |
120 |
518 |
550 |
1600 |
16-M20 |
|
|
500 |
130 |
5968 |
600 |
1800 |
16-M20 |
|
|
600 |
140 |
670 |
705 |
2300 |
20-M22 |
|
|
1.0 |
50 |
50 |
100 |
125 |
335 |
4-M16 |
|
65 |
50 |
120 |
145 |
363 |
4-M16 |
|
|
80 |
50 |
135 |
160 |
395 |
4-M16 |
|
|
100 |
50 |
155 |
180 |
465 |
8-M16 |
|
|
125 |
50 |
185 |
210 |
530 |
8-M16 |
|
|
150 |
60 |
210 |
240 |
630 |
8-M20 |
|
|
200 |
60 |
265 |
295 |
750 |
8-M20 |
|
|
250 |
70 |
320 |
350 |
900 |
12-M20 |
|
|
300 |
80 |
368 |
400 |
1120 |
12-M20 |
|
|
350 |
90 |
428 |
460 |
1260 |
16-M20 |
|
|
400 |
100 |
482 |
515 |
1450 |
16-M22 |
|
|
450 |
120 |
532 |
565 |
1600 |
20-M22 |
|
|
500 |
130 |
585 |
620 |
1800 |
20-M22 |
|
|
600 |
140 |
685 |
725 |
2300 |
20-M27 |
|
|
1.6 |
50 |
65 |
100 |
125 |
335 |
4-M16 |
|
65 |
65 |
120 |
145 |
363 |
4-M16 |
|
|
80 |
70 |
135 |
160 |
395 |
8-M16 |
|
|
100 |
70 |
155 |
180 |
480 |
8-M16 |
|
|
125 |
70 |
185 |
210 |
540 |
8-M16 |
|
|
150 |
80 |
210 |
240 |
645 |
8-M20 |
|
|
200 |
80 |
265 |
295 |
770 |
12-M20 |
|
|
250 |
94 |
320 |
355 |
920 |
12-M22 |
|
|
300 |
98 |
375 |
410 |
1150 |
12-M22 |
|
|
350 |
100 |
435 |
470 |
1300 |
16-M22 |
|
|
400 |
110 |
485 |
525 |
1500 |
16-M27 |
|
|
450 |
120 |
545 |
585 |
1650 |
20-M27 |
