品牌:巨晨
型号:PZ673H、Y-10C
材质:铸钢，不锈钢
性能:耐磨
起订:1台
供应:1000台
发货:3天内

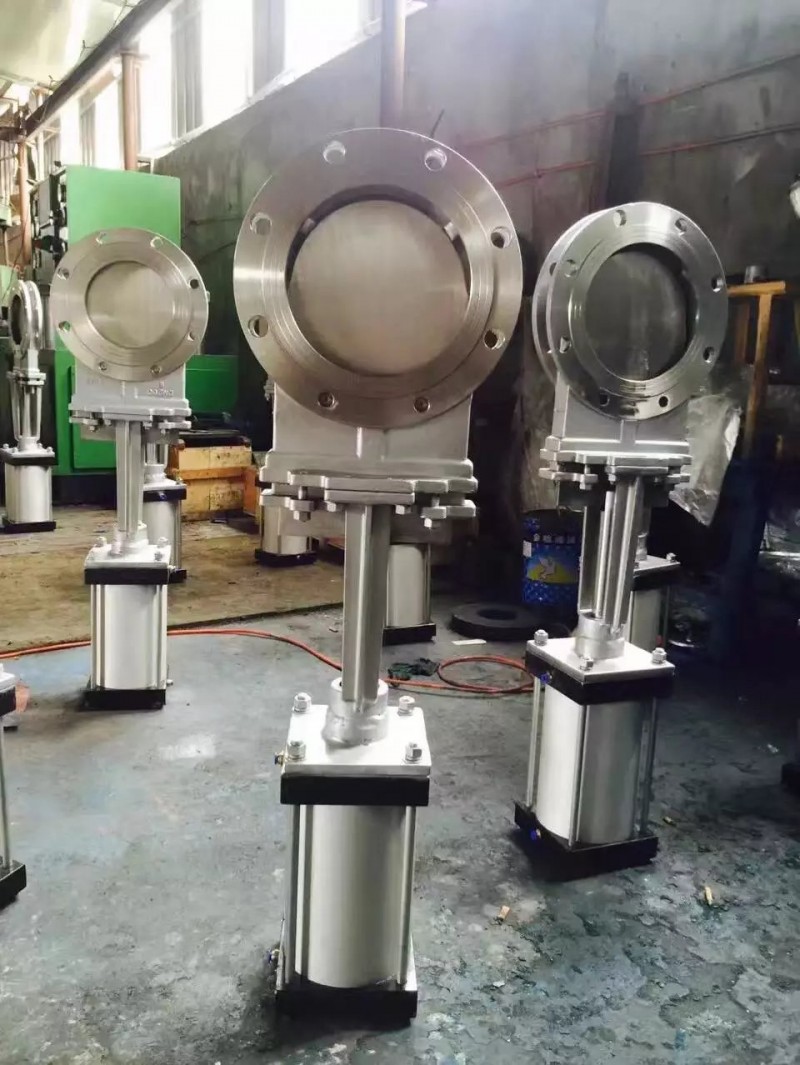

PZ673H/X/Y-10C/16P气动耐磨闸板阀、电控气动闸板阀，耐磨闸板阀就是在手动刀闸阀基础上加一个气动执行器,从而实现阀门的开和关。其可分为上下两部分，上半部分为气动执行器，下半部分为阀门。
气动刀闸阀具有启闭速度快、设计合理、结构紧凑、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力0.6MPa-2.5MPa，使用温度-29-180℃情况下正常工作。
气动耐磨闸板阀性能特点
1、 超短结构长度，节省材料，可使管路系统整体重量大大减轻。
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。
5、 闸板具有“闸刀”的功能，能有效的闸断介质中各类杂物。
气动耐磨闸板阀主要性能规范 :
公称压力(MPa)
气动耐磨闸板阀主要零部件材质 :
壳体试验(MPa)
密封试验(MPa)
工作温度
适用介质
1.0 1.6
1.5 2.4
1.1 1.8
≤900℃
纸浆、污水、煤浆、灰、渣水混合物
体、盖
闸板
阀杆
密封面
不锈钢、碳钢、灰铸铁
碳钢、
不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金
气动耐磨闸板阀外形及结构尺寸 (mm)
DN
L
D
D1
D2
H
z×M
50
43
160
125
100
285
4×M16
65
46
180
145
120
298
4×M16
80
46
195
160
135
315
4×M16
100
52
215
180
155
365
8×M16
125
56
245
210
185
400
8×M16
150
56
280
240
210
475
8×M20
200
60
335
295
265
540
8×M20
250
68
390
350
320
630
12×M20
300
78
440
400
368
780
12×M20
350
78
500
460
428
885
16×M20
400
102
565
515
482
990
16×M22
450
114
615
565
532
1100
