品牌:巨晨
型号:PZ973H/F/W-10P
材质:304不锈钢
性能:耐磨，对夹式
起订:1台
供应:1000台
发货:3天内

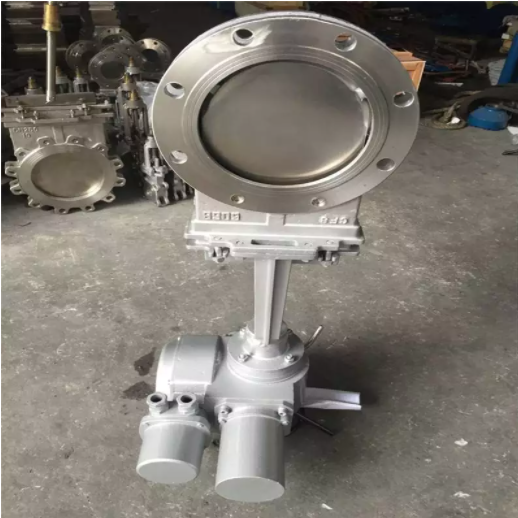

PZ973Y-10P电动刀型闸阀，不锈钢对夹式刀闸阀可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置，使阀板作上下直线运动，实现远程控制阀门的打开或关闭。通径范围：DN50~DN800，使用温度：≤ 100℃，应用于污水、造纸、化工、煤炭、制糖等领域，特别适合于造纸行业在管道上作调节与节流使用。
PZ973Y-10P电动刀型闸阀主要性能参数】
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
PZ973H-10C |
10~16 |
1.0~1.6 |
≤ 100 |
纸浆、污水、煤浆、灰渣水泥混合物 |
|
PZ973H-16C |
||||
|
PZ973F-10P |
||||
|
PZ973F-16P |
||||
|
PZ973Y-10P |
||||
|
PZ973Y-16P |
PZ973Y-10P电动刀型闸阀主要零件材料】
|
型号 |
材料 |
|||
|
阀体 |
阀杆 |
密封面 |
填料 |
|
|
PZ973H-10C |
WCB |
2Cr13 |
硬质合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨环 |
|
PZ973H-16C |
||||
|
PZ973F-10P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
||
|
PZ973F-16P |
||||
|
PZ973Y-10P |
CF8 (304) |
0Cr18Ni9 (304) |
||
|
PZ973Y-16P |
||||
PZ973Y-10P电动刀型闸阀主要外形及连接尺寸(mm)
| 公称压力 | DN | L | D1 | D2 | H | A | B | C | D | Z-M | 电装型号 |
| 0.6MPa | 50 | 48 | 90 | 110 | 600 | 215 | 125 | 318 | 197 | 4-M12 | DZ10 |
| 65 | 48 | 110 | 130 | 670 | 215 | 125 | 318 | 197 | 4-M12 | DZ10 | |
| 80 | 51 | 125 | 150 | 680 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
| 100 | 51 | 145 | 170 | 700 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
| 125 | 57 | 175 | 200 | 720 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
| 150 | 57 | 200 | 225 | 790 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
| 200 | 70 | 225 | 280 | 850 | 215 | 175 | 363 | 197 | R-M16 | D715 | |
| 250 | 70 | 310 | 335 | 1100 | 215 | 125 | 363 | 197 | 12-M16 | DZ20 | |
| 300 | 76 | 362 | 395 | 1180 | 215 | 125 | 363 | 197 | 12-M20 | DZ20 | |
| 350 | 76 | 412 | 445 | 1280 | 215 | 125 | 363 | 197 | 12-M20 | DZ30 | |
| 400 | 89 | 462 | 495 | 1460 | 215 | 125 | 363 | 197 | 16-M20 | DZ45 | |
| 450 | 89 | 518 | 550 | 1600 | 240 | 235 | 437 | 227 | 16-M20 | DZ45 | |
| 500 | 114 | 568 | 600 | 1800 | 240 | 235 | 437 | 227 | 16-M20 | DZ60 | |
| 600 | 114 | 670 | 705 | 2100 | 240 | 235 | 437 | 227 | 20-M22 | DZ60 | |
| 700 | 127 | 775 | 810 | 2300 | 274 | 260 | 526 | 283 | 24-M22 | DZ90 | |
| 800 | 127 | 880 | 920 | 2500 | 274 | 260 | 526 | 283 | 24-M27 | DZ120 | |
| 900 | 154 | 980 | 1020 | 2700 | 319 | 295 | 554 | 309 | 27-M27 | DZ180 | |
| 1000 | 165 | 1080 | 1120 | 2900 | 319 | 295 | 554 | 309 | 28-M27 | DZ250 | |
| 1200 | 190 | 1295 | 1340 | 2300 | 319 | 295 | 554 | 309 | 32-M30 | DZ250 | |
| 1.0 MPa | 50 | 48 | 100 | 125 | 600 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 |
| 65 | 48 | 120 | 145 | 670 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
| 80 | 51 | 135 | 160 | 680 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
| 100 | 51 | 155 | 180 | 700 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
| 125 | 57 | 185 | 210 | 720 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
| 150 | 57 | 210 | 240 | 790 | 215 | 125 | 363 | 197 | 8-M20 | DZ15 | |
| 200 | 70 | 265 | 295 | 850 | 215 | 125 | 363 | 197 | 8-M20 | DZ20 | |
| 250 | 70 | 320 | 350 | 1140 | 215 | 125 | 363 | 197 | 12-M20 | DZ20 | |
| 300 | 76 | 368 | 400 | 1180 | 215 | 125 | 363 | 197 | 12-M20 | DZ30 | |
| 350 | 76 | 428 | 460 | 1280 | 215 | 125 | 363 | 197 | 16-M20 | DZ30 | |
| 400 | 89 | 482 | 515 | 1460 | 240 | 235 | 437 | 227 | 16-M22 | DZ45 | |
| 450 | 89 | 532 | 565 | 1600 | 240 | 235 | 437 | 227 | 20-M22 | DZ45 | |
| 500 | 114 | 585 | 620 | 1800 | 240 | 235 | 437 | 227 | 20-M22 | DZ60 | |
| 600 | 114 | 685 | 725 | 2100 | 240 | 235 | 437 | 277 | 20-M27 | DZ60 | |
| 700 | 127 | 800 | 840 | 2300 | 274 | 260 | 526 | 283 | 24-M27 | DZ120 |
