品牌:巨晨
型号:PZ973H/F/W-10C
材质:铸钢、不锈钢
性能:耐磨，对夹式
起订:1台
供应:1000台
发货:3天内

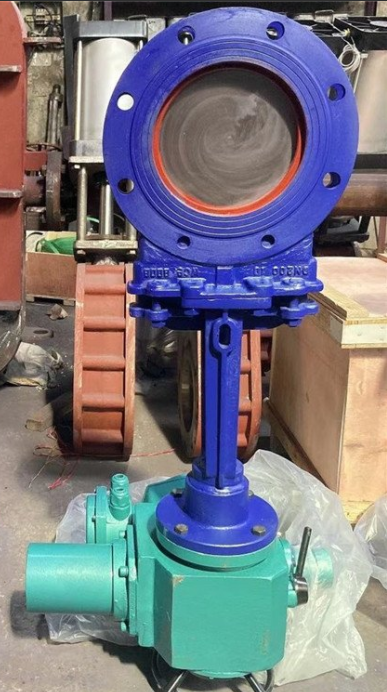

PZ973X-10C电动插板阀、耐磨刀闸阀、PZ973H、Y、F-10C电动对夹式插板阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。此阀门主要特点是通径全橡胶密封阀座,具有很强抗磨损特性和全通径流通性。特别适合于碱厂及那些要求阀门耐磨的工矿管道上使用。用于电力,冶金,石油,化工,造纸,污水处理等行业。
PZ973X-10C电动插板阀电动执行机构用户可配：户外型,隔爆型,整体型,整体调节型,隔爆整体型,隔爆整体调节型等。按连接型式,还分为转矩型和推力型。用于阀门的开启,关闭或调节。是对阀门实现远控,集控和自控的*的驱动装置。他们具有功能全,性能可靠,控制系统先进,体积小,重量轻,使用维护方便等特点。
|
PZ973X-10C电动插板阀主要性能参数 |
||||
|
型号 |
PN |
工作压力/ MPa |
适用温度/℃ |
适用介质 |
|
PZ973H-10C |
10~16 |
1.0~1.6 |
≤ 100 |
纸浆,污水,煤浆,灰渣水泥混合物 |
|
PZ973H-16C |
||||
|
PZ973F-10P |
||||
|
PZ973F-16P |
||||
|
PZ973Y-10P |
||||
|
PZ973Y-16P |
||||
PZ973X-10C电动插板阀零部件材料
|
PZ973H,PZ973F,PZ973Y型电动插板阀零部件材料 |
|
||||
|
型号 |
材料 |
|
|||
|
阀体 |
阀杆 |
密封面 |
填料 |
|
|
|
PZ973H-10C |
WCB |
2Cr13 |
硬质合金,聚四氟乙烯 |
V型聚四氟乙烯,柔性石墨环 |
|
|
PZ973H-16C |
|
||||
|
PZ973F-10P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
||
|
PZ973F-16P |
|
||||
|
PZ973Y-10P |
CF8 (304) |
0Cr18Ni9 (304) |
|
||
|
PZ973Y-16P |
|
||||
PZ973X-10C电动插板阀外形及结构尺寸(PN10)
|
PZ973H,PZ973F,PZ973Y (PN10)型电动插板阀外形及结构尺寸(mm) |
|||||||
|
DN |
L |
D |
D1 |
D2 |
H |
z×M |
D0 |
|
50 |
43 |
160 |
125 |
100 |
285 |
4×M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4×M16 |
180 |
|
80 |
46 |
195 |
160 |
135 |
315 |
4×M16 |
220 |
|
100 |
52 |
215 |
180 |
155 |
365 |
8×M16 |
220 |
|
125 |
56 |
245 |
210 |
185 |
400 |
8×M16 |
230 |
|
150 |
56 |
280 |
240 |
210 |
475 |
8×M20 |
280 |
|
200 |
60 |
335 |
295 |
365 |
540 |
8×M20 |
360 |
|
250 |
68 |
390 |
350 |
320 |
630 |
12×M20 |
360 |
|
300 |
78 |
440 |
400 |
368 |
780 |
12×M20 |
400 |
|
350 |
78 |
500 |
460 |
428 |
885 |
16×M20 |
400 |
|
400 |
102 |
565 |
515 |
482 |
990 |
16×M22 |
400 |
|
450 |
114 |
615 |
565 |
532 |
1100 |
20×M22 |
530 |
|
500 |
127 |
670 |
620 |
585 |
1200 |
20×M22 |
530 |
|
600 |
154 |
780 |
725 |
685 |
1450 |
20×M27 |
600 |
|
800 |
190 |
1010 |
950 |
898 |
2000 |
24×M30 |
680 |
