价格:￥1700.00/台
品牌:巨晨
材质:铸钢、不锈钢
型号:PZ673X/H/Y-10C
介质:灰渣
起订:1台
供应:1000台
发货:3天内

立即购买

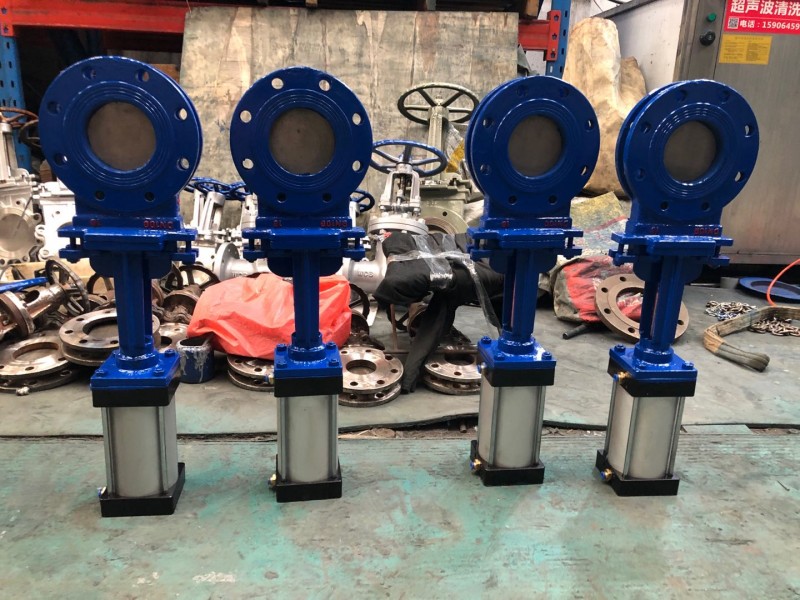

PZ643X/H、Y-10C气动薄型闸阀、气动薄形刀闸阀、耐磨刀型闸阀特点：

1、 采用对夹式结构，体积小，重量轻，流阻小，安装维修方便 。
2、完全敞开的通道，可以防止介质在阀内沉积。
3、新研制的U型封圈，可以保证阀门的良好密封性。
4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。

PZ643X气动薄型闸阀、气动薄形刀闸阀气动装置参数及特点：

 PZ673H气动刀型闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。
1、双作用：对阀门开启和关闭的两位式控制；
2、单作用：(弹簧复位)：在电器和气路切断或故障时，阀门自动开启或关闭。
可选附件：
1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。
2、接近开关
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。



PZ643X气动薄型闸阀、气动薄形刀闸阀技术参数：



公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.76	≤100℃-425℃ ≤100℃-425℃	纸浆、污水、煤浆、灰、渣水混和物



PZ643X气动薄型闸阀、气动薄形刀闸阀零部件材料：



阀体 、上盖	闸板	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

压力MPa	口径DN（mm)	L	D2	D1	H	n-M	压力MPa	口径DN（mm)	L	D2	D1	H	n-M
0.6	50	43	90	110	335	4-M12	1.01.6	50	50	100	125	335	4-M16
	65	46	110	130	363	4-M12		65	50	120	145	363	4-M16
	80	46	125	150	395	4-M16		80	50	135	160	395	4-M16
	100	52	145	170	465	4-M16		100	50	155	180	465	8-M16
	125	56	175	200	530	8-M16		125	50	185	210	530	8-M16
	150	56	200	225	630	8-M16		150	60	210	240	630	8-M20
	200	60	255	280	750	8-M16		200	60	265	295	750	8-M20
	250	68	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	78	362	395	1120	12-M20		300	80	368	400	1120	12-M20
	350	78	412	445	1260	12-M20		350	90	428	460	1260	16-M20
	400	102	462	495	1450	16-M20		400	100	482	515	1450	16-M22
	450	114	518	550	1600	16-M20		450	120	532	565	1600	20-M22
	500	127	568	600	1800	16-M20		500	130	585	620	1800	20-M22
	600	154	670	705	2300	20-M22		600	140	685	725	2300	20-M27
