品牌:巨晨
型号:PZ273H/F/W-10C
材质:铸钢、不锈钢
性能:耐磨，对夹式
起订:1台
供应:1000台
发货:3天内
立即购买

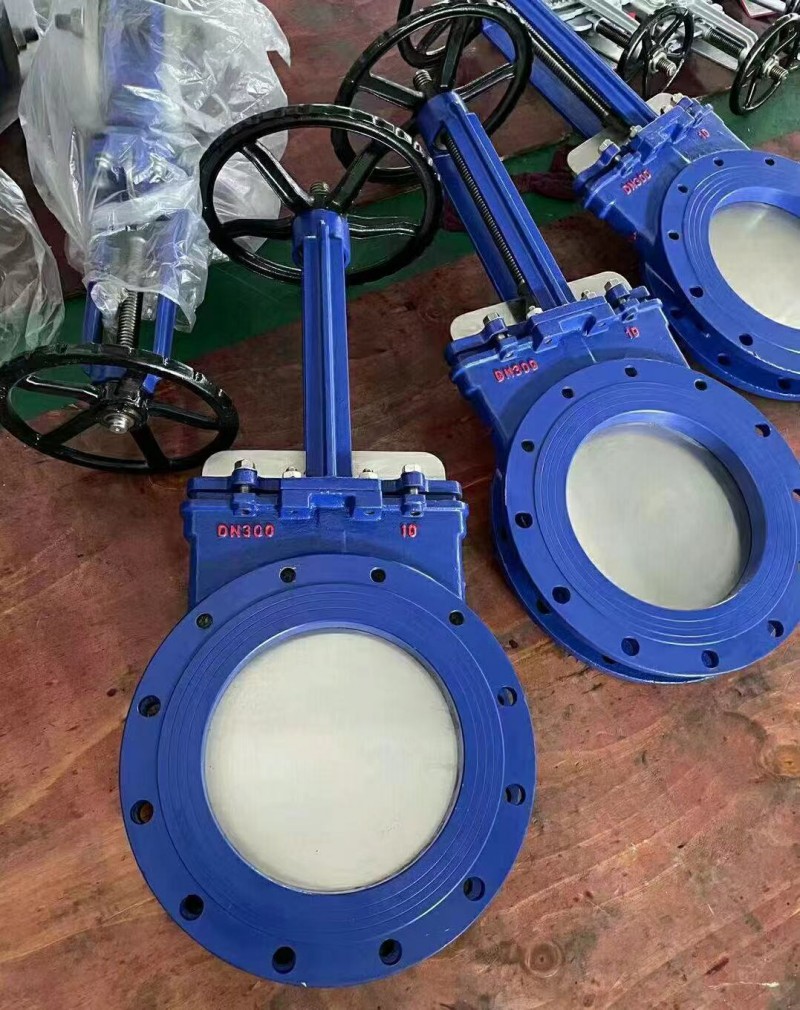

PZ73X/H/Y-10C、16C耐磨手动刀型闸阀，手动耐磨刀闸阀型号代表：
阀门类型代号：“PZ"表示刀型闸阀；
驱动形式代号：“"表示手动；
连接形式代号：“7"表示对夹式；
结构形式代号：“3"表示单闸板；
密封面材料代号：“X"表示橡胶 ；
PZ73X耐磨手动刀型闸阀阀主要用途：
广泛适用于矿山电厂的选煤、排灰、排渣、城市的污水处理、食品、卫生、医药等专业管道系统。
PZ73X耐磨手动刀型闸阀主要零部件材料：
| 型号 | PN | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 |
| PZ73XH-10C/16C | 10、16 | 1.0、1.6 | ≤ 100 | 纸浆、污水、煤浆、灰渣水泥混合物 |
| PZ73F-10P/16P | ||||
| PZ73Y-10P/16P |
PZ73X耐磨手动刀型闸阀主要性能规范：
| 型号 | 材料 | |||
| 阀体 | 阀杆 | 密封面 | 填料 | |
| PZ73XH-10C/16C | WCB | 2Cr13 | 硬质合金、聚四氟乙烯 | V型聚四氟乙烯、柔性石墨环 |
| PZ73F-10P/16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| PZ73Y-10P/16P | CF8 (304) | 0Cr18Ni9 (304) | ||
PZ73X耐磨手动刀型闸阀执行标准;
设计制造: JB/T8691-1998 ；
结构长度: GB/T15188.2-94；
法兰连接: GB/T9113.1-2000 JB/T79-94 ；
试验与验收: GB/T13927-92 ；
PZ73X耐磨手动刀型闸阀主要外形尺寸：
PZ73Y-10/16(C.P.V.R)外形尺寸 单位：mm
| PZ73H、PZ73F、PZ73Y (PN10) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm) | |||||||
| DN | L | D | D1 | D2 | H | z×M | D0 |
| 50 | 43 | 160 | 125 | 100 | 285 | 4×M16 | 180 |
| 65 | 46 | 180 | 145 | 120 | 298 | 4×M16 | 180 |
| 80 | 46 | 195 | 160 | 135 | 315 | 4×M16 | 220 |
| 100 | 52 | 215 | 180 | 155 | 365 | 8×M16 | 220 |
| 125 | 56 | 245 | 210 | 185 | 400 | 8×M16 | 230 |
| 150 | 56 | 280 | 240 | 210 | 475 | 8×M20 | 280 |
| 200 | 60 | 335 | 295 | 265 | 540 | 8×M20 | 360 |
| 250 | 68 | 390 | 350 | 320 | 630 | 12×M20 | 360 |
| 300 | 78 | 440 | 400 | 368 | 780 | 12×M20 | 400 |
| 350 | 78 | 500 | 460 | 428 | 885 | 16×M20 | 400 |
| 400 | 102 | 565 | 515 | 482 | 990 | 16×M22 | 400 |
| 450 | 114 | 615 | 565 | 532 | 1100 | 20×M22 | 560 |
| 500 | 127 | 670 | 620 | 585 | 1200 | 23×M22 | 530 |
| 600 | 154 | 780 | 725 | 685 | 1450 | 20×M27 | |
