品牌:巨晨
型号:PZ73H/F/W-10C
材质:碳钢、304不锈钢
性能:耐磨，对夹式
起订:1台
供应:1000台
发货:3天内

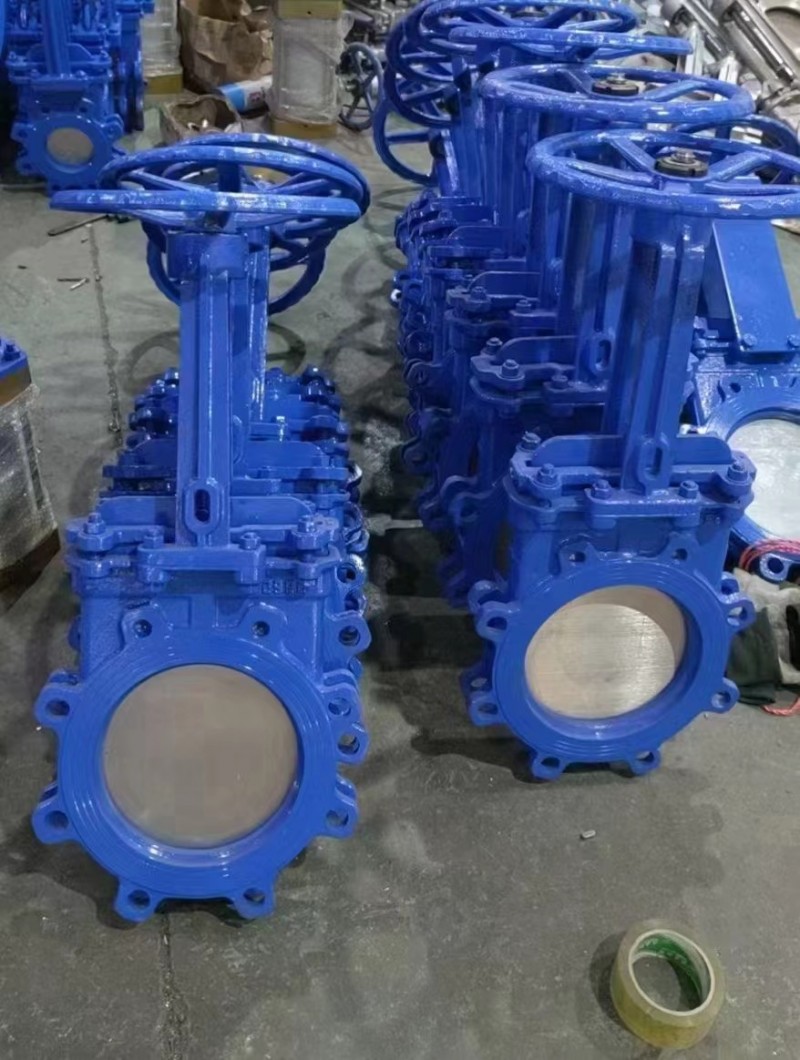

PZ73X、Y、W-10C、16P耐磨手动插板阀，耐高温手动插板阀是粉料、晶粒料、小颗粒料的流量输送控制的主要设备。手动插板阀广泛适用于冶金、矿山、建材、粮食、化工等行业。插板阀配备电动、气动、电液动推杆作为驱动装置，是控制流量大小，切断迅速的理想设备。 本系列插板阀采用优质碳素钢焊接而成，广泛应用于冶金、碳素、化工、建材等行业。多用于烟气净化系统的烟气管路系统中烟气调节、切换作用。插板阀结构紧凑、耐磨，泄漏量小，具有操作简便、动作灵活、省力等特点，可以在高温、高粉尘、强磁的环境下正常工作。
耐磨手动插板阀大多用于卸料器配套使用分为方口圆口两种。手动插板阀口型要根据卸料器形状做出选择。手动插板阀昊天生产的经久耐用，流动阻力小，体积小，重量轻，使用广泛。手动插板阀密封结构可以分软密封、硬密封结构。工艺性好，结构紧凑等特点，密封阀座为活动结构制造，有防磨损和自动补偿功能，因而寿命更长。
性能参数：
|
公称压力 |
PN |
|
壳体试验 |
1.5 Mpa |
|
密封试验 |
1.1 Mpa |
|
工作温度 |
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
|
适用介质 |
糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
耐磨手动插板阀零件材质：
|
阀体、上盖 |
碳钢、不锈钢 |
|
阀板 |
不锈钢 |
|
阀杆 |
不锈钢 |
|
密封圈 |
橡胶、四氟、不锈钢、硬质合金 |
耐磨手动插板阀连接尺寸(mm)：
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
80 |
46 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
100 |
52 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
125 |
56 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
150 |
56 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
|
|
250 |
68 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
|
|
300 |
78 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
|
|
350 |
78 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
|
|
400 |
102 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
|
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
|
|
500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
