品牌:巨晨
材质:铸钢、不锈钢
型号:PZ973X/H/Y-10C
介质:灰渣、纸浆
起订:1台
供应:1000台
发货:3天内
立即购买

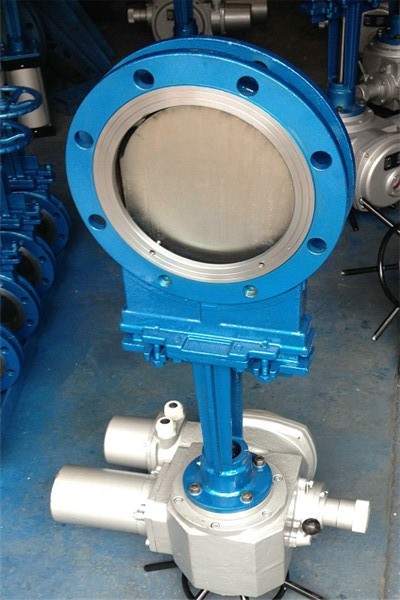

PZ973H-10C电动刀型闸阀，耐磨刀闸阀采用闸板选用304体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置，使阀板作上下直线运动，实现远程控制阀门的打开或关闭，阀体材质采用铸钢、不锈钢，通径范围：DN50～DN1000，使用温度：≤425℃，公称压力：1.0～1.6MPa。PZ973刀型闸阀应用于化工、煤炭、制糖、污水、造纸等领域，特别适合于造纸行业在管道上作调节与节流使用。
PZ973H-10C电动刀型闸阀性能参数：
|
公称压力(MPa) |
0.66、1.0、1.6 |
|
壳体试验(MPa) |
0.9、1.5、2.4 |
|
密封试验(MPa) |
0.66、1.1、1.8 |
|
工作温度 |
≤100℃ |
|
使用介质 |
纸浆、污水、煤渣、灰渣 |
PZ973H-10C电动刀型闸阀零件材料：
|
体盖 |
不锈钢、碳钢、灰铸钢 |
|
闸板 |
碳钢、不锈钢 |
|
阀杆 |
不锈钢 |
|
密封面 |
橡胶、四氟、不锈钢、硬质合金 |
| DN | L | D | D1 | D2 | H | z×M | D0 |
|---|---|---|---|---|---|---|---|
| 50 | 43 | 160 | 125 | 99 | 285 | 4×M16 | 180 |
| 65 | 46 | 185 | 145 | 120 | 295 | 4×M16 | 180 |
| 80 | 46 | 200 | 160 | 135 | 315 | 8×M16 | 220 |
| 100 | 52 | 220 | 180 | 155 | 365 | 8×M16 | 220 |
| 125 | 56 | 250 | 210 | 185 | 400 | 8×M16 | 230 |
| 150 | 56 | 285 | 240 | 210 | 475 | 8×M20 | 280 |
| 200 | 60 | 340 | 295 | 265 | 540 | 12×M20 | 360 |
| 250 | 68 | 405 | 355 | 310 | 630 | 12×M22 | 360 |
| 300 | 78 | 460 | 410 | 375 | 780 | 12×M22 | 400 |
| 350 | 78 | 520 | 470 | 435 | 885 | 16×M22 | 400 |
| 400 | 102 | 580 | 525 | 485 | 990 | 16×M27 | 400 |
| 450 | 114 | 640 | 585 | 545 | 1100 | 20×M27 | 530 |
| 500 | 127 | 715 | 650 | 609 | 1200 | 20×M30 | 530 |
| 600 | 154 | 840 | 770 | 720 | 1450 | 20×M36 | 600 |
