品牌:巨晨
材质:铸钢、不锈钢
型号:DMZ673X/H/Y-10P
介质:灰渣
起订:1台
供应:1000台
发货:3天内

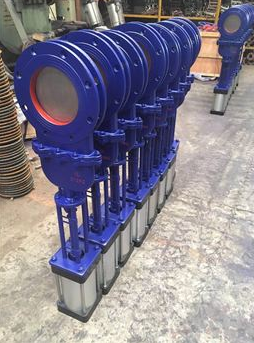

DMZ673H-10P气动暗杆刀型闸阀，DMZ673W /Y-10P气动暗杆刀闸阀，不锈钢暗板刀型闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。
DMZ673H-10P气动暗杆刀型闸阀特点：
1、刀形闸阀是闸阀的新品种，体积小，重量轻，轻型节材，是污水、煤浆、泥浆、空气、渣水混合物、供水、造纸、矿山等待业中的理想产品。
2、刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，磨擦较少，经久耐用。
DMZ673H-10P气动暗杆刀型闸阀技术参数：
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
DMZ673H-10C~16C |
10~16 |
1.0~1.6 |
≤ 100 |
纸浆、污水、煤浆、灰渣水泥混合物 |
|
DMZ673H-10P~16P |
||||
|
DMZ673H-10P~16P |
DMZ673H-10P气动暗杆刀型闸阀零部件材料：
|
型号 |
材料 |
|
|||
|
阀体 |
阀杆 |
密封面 |
填料 |
|
|
|
DMZ673H-10C~16C |
WCB |
2Cr13 |
硬质合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨环 |
|
|
DMZ673H-10P~16P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
||
|
DMZ673H-10P~16P |
CF8 (304) |
0Cr18Ni9 (304) |
|||
DMZ673H-10P气动暗杆刀型闸阀主要外形及连接尺寸：
|
DN |
L |
D |
D1 |
D2 |
H |
z×M |
|
50 |
43 |
160 |
125 |
100 |
285 |
4×M16 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4×M16 |
|
80 |
46 |
195 |
160 |
135 |
315 |
4×M16 |
|
100 |
52 |
215 |
180 |
155 |
365 |
8×M16 |
|
125 |
56 |
245 |
210 |
185 |
400 |
8×M16 |
|
150 |
56 |
280 |
240 |
210 |
475 |
8×M20 |
|
200 |
60 |
335 |
295 |
265 |
540 |
8×M20 |
|
250 |
68 |
390 |
350 |
320 |
630 |
12×M20 |
|
300 |
78 |
440 |
400 |
368 |
780 |
12×M20 |
|
350 |
78 |
500 |
460 |
428 |
885 |
16×M20 |
|
400 |
102 |
565 |
515 |
482 |
990 |
16×M22 |
|
450 |
114 |
615 |
565 |
532 |
1100 |
20×M22 |
|
500 |
127 |
670 |
620 |
585 |
1200 |
20×M22 |
|
600 |
154 |
780 |
725 |
685 |
1450 |
20×M27 |
|
800 |
190 |
1010 |
950 |
898 |
2000 |
24×M30 |
