品牌:巨晨
材质:2520不锈钢
型号:PZ73W-10NR
介质:灰渣
起订:1台
供应:1000台
发货:3天内

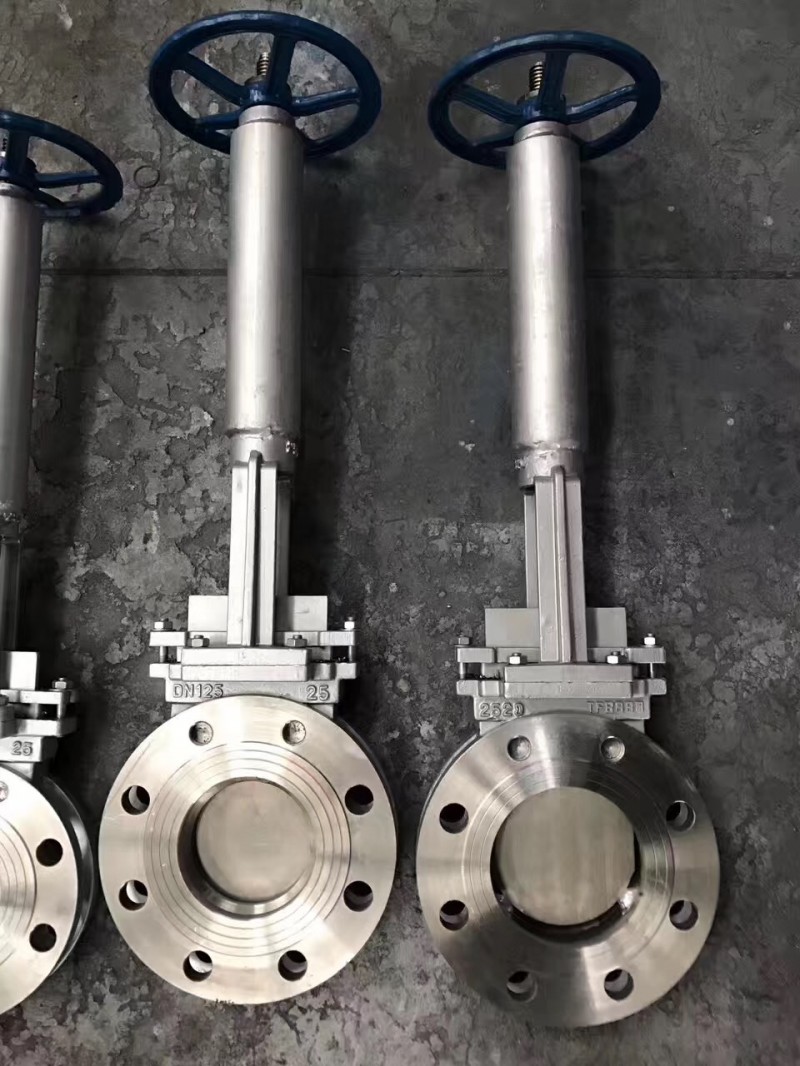

PZ73W-16NR高温手动灰渣阀、手动排渣阀特点：耐高温刀型闸阀采用310S、2520这种材质，该材质具有耐高温的特性，我们通过加长阀杆，增加散热片等来达到保护的作用，有效解决了其他刀型灰闸阀所不具备的高温条件下工作的弊端，本产品适合于炼铁，电站，高温煤炉等行业。
PZ73W-16NR高温手动灰渣阀、手动排渣阀结构特点：
刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂，刀型闸阀只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
PZ73W-16NR高温手动灰渣阀、手动排渣阀性能规范：
|
公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
适用介质 |
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤1000℃ |
纸浆、污水、煤浆、灰、渣水混合物 |
PZ73W-16NR高温手动灰渣阀、手动排渣阀零部件材质：
|
体、盖 |
闸板 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
PZ73W-16NR高温手动灰渣阀、手动排渣阀主要外形及连接尺寸(mm)
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
50 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
65 |
50 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
80 |
50 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
100 |
50 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
125 |
50 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
150 |
60 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
|
|
250 |
70 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
|
|
300 |
80 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
|
|
350 |
90 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
|
|
400 |
100 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
|
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
|
|
500 |
114 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
|
|
600 |
115 |
780 |
725 |
685 |
1800 |
20-M27 |
600 |
|
|
700 |
165 |
895 |
840 |
800 |
2150 |
24-M27 |
600 |
|
|
800 |
180 |
1010 |
950 |
898 |
2420 |
24-M30 |
680 |
|
|
900 |
190 |
1110 |
1050 |
1005 |
2680 |
28-M30 |
680 |
|
|
1000 |
200 |
1220 |
1160 |
1115 |
3100 |
28-M30 |
700 |
|
|
1200 |
254 |
1450 |
1380 |
1325 |
3450 |
32-M36 |
800 |
|
|
1.6 |
50 |
50 |
160 |
125 |
99 |
330 |
4-M16 |
180 |
|
65 |
50 |
185 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
80 |
50 |
200 |
160 |
135 |
390 |
8-M16 |
220 |
|
|
100 |
50 |
220 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
125 |
50 |
250 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
150 |
60 |
285 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
200 |
60 |
340 |
295 |
265 |
700 |
12-M20 |
360 |
|
|
250 |
70 |
405 |
355 |
310 |
840 |
12-M22 |
360 |
|
|
300 |
80 |
460 |
410 |
375 |
960 |
12-M22 |
400 |
|
|
350 |
90 |
520 |
470 |
435 |
1110 |
16-M22 |
400 |
|
|
400 |
100 |
580 |
525 |
485 |
1250 |
16-M27 |
400 |
|
|
450 |
114 |
640 |
585 |
545 |
1380 |
20-M27 |
530 |
|
|
500 |
114 |
715 |
650 |
609 |
1530 |
20-M30 |
530 |
|
|
600 |
115 |
840 |
770 |
720 |
1800 |
20-M36 |
600 |
|
|
700 |
165 |
910 |
840 |
788 |
2150 |
24-M36 |
600 |
|
|
800 |
180 |
1025 |
950 |
898 |
2420 |
24-M36 |
