品牌:巨晨
型号:PZ643H/F/W-10P
材质:铸钢、不锈钢
性能:耐磨，对夹式
起订:1台
供应:1000台
发货:3天内

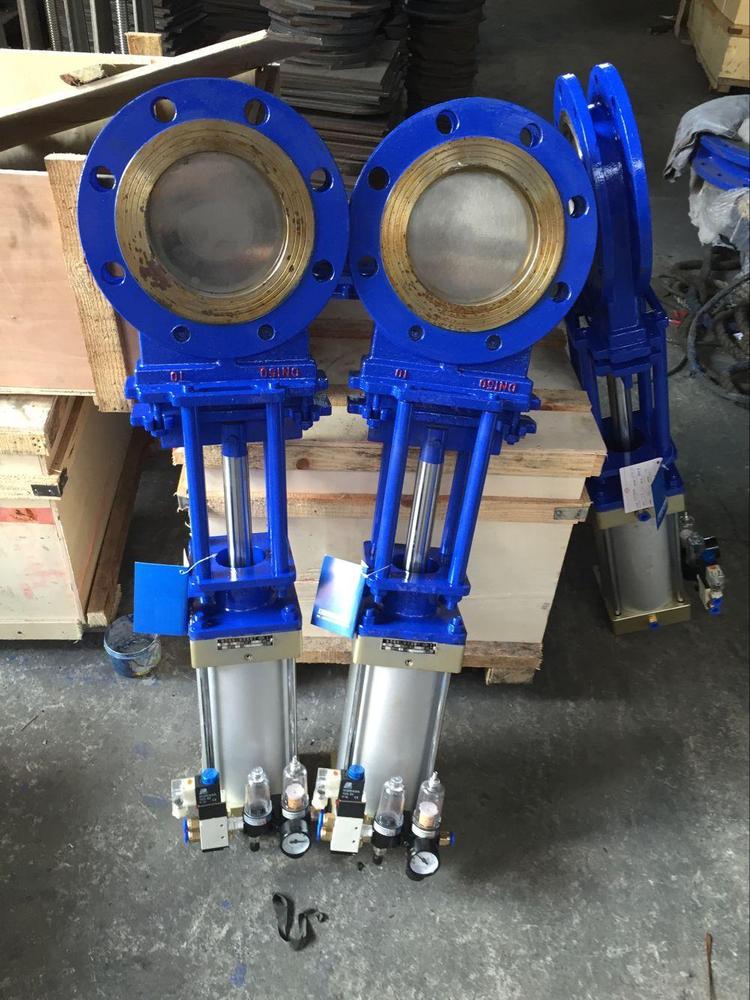

产品名称：PZ643X-10C气动刀型闸阀、PZ643F、W-16C、10P气动刀型闸阀，耐磨气动法兰式刀形闸阀
产品类别：圆型刀闸阀
产品型号：PZ643X-10C 、PZ643F-10C 、PZ643W-10P
外型结构:凸耳、梅花、圆型
气源压力:0.4-0.8MPa
适用温度：≤1100℃
泄漏等级：D级（1×DNmm3/s）
连接形式：法兰、对夹
阀座密封圈：丁腈橡胶、三元乙丙橡胶、四氟、
堆焊2Cr13、本体密封、堆焊硬质合金
填料密封：含油四氟盘根
主要零部件材料：
阀体、上盖 碳钢、不锈钢
阀板 不锈钢
阀杆 不锈钢
密封圈 橡胶、四氟、不锈钢、硬质合金
PZ643X-10C气动刀型闸阀主要性能规范：
公称压力 PN壳体试验 1.5 Mpa
密封试验 1.1 Mpa
工作温度 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质 糖浆、纸浆、污水、煤浆、灰、渣水混合物
PZ643X-10C气动刀型闸阀执行标准;
设计制造 Design and manufacture: JB/T8691-1998
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94
试验与验收 testing and acceptance: GB/T13927-92
PZ643X-10C气动刀型闸阀主要外形尺寸：
主要外形及连接尺寸Profile and connection dimension
单位Unit:mm
PN
DN
L
D
D1
D2
H
N-M
PN
DN
L
D
D1
D2
H
N-M
0.6
50
48
160
125
100
335
4-16
1.0
50
48
160
125
99
335
4-16
65
48
180
145
120
363
4-16
65
48
185
145
120
363
4-16
80
50
195
160
135
395
4-16
80
50
200
160
135
395
8-16
100
50
215
180
155
465
8-16
100
50
220
180
155
465
8-16
125
57
245
210
185
530
8-16
125
57
250
210
185
530
8-16
150
57
280
240
210
630
8-20
150
57
285
240
210
630
8-20
200
70
335
295
265
750
8-20
200
70
340
295
265
750
12-20
250
70
390
350
320
900
12-20
250
70
405
355
310
900
12-22
300
76
440
400
368
1125
12-20
300
76
460
410
375
1125
12-22
350
76
500
460
428
1260
16-20
350
76
520
470
435
1260
16-22
400
89
565
515
482
1450
16-22
400
89
580
525
485
1450
16-27
450
89
615
565
532
1600
20-22
450
89
640
585
545
1600
20-27
500
114
670
620
585
1820
20-22
500
114
715
650
609
1820
20-30
600
114
780
725
685
2300
20-27
600
114
840
770
720
2300
20-36
