品牌:巨晨
型号:PZ673H/F/W-10P
材质:304不锈钢
性能:耐磨，对夹式
起订:1台
供应:1000台
发货:3天内
立即购买

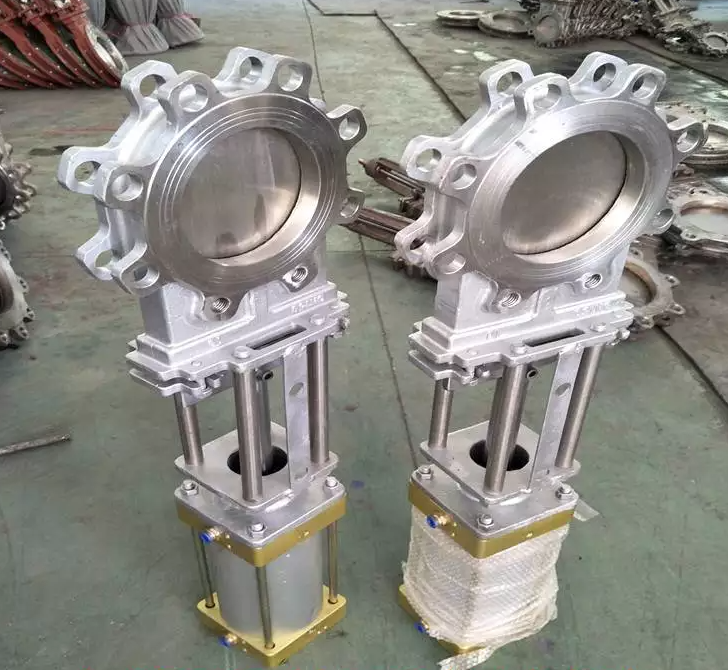

PZ673H-10P气动刀闸阀产品作用：
该气动刀型闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。
双作用：对阀门开启和关闭的两位式控制；
单作用：（弹簧复位）：在电器和气路切断或故障时，阀门自动开启或关闭。
PZ673H-10P气动刀闸阀产品特点：
1、阀门采用整体式设计，，流体阻力小，操作灵活方便。
2、手动刀闸阀螺杆传动采用双平面轴承设计，使得传动摩擦力大大减少，从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀瓣，泄露量大大减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪，无凹槽设计，不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要，选择金属硬密封或软密封：闸板采用表面镀铬或离子氮化处理，使闸板更耐磨，密封面使用寿命更长；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、丁晴橡胶，密封性好，耐腐蚀。
6、介质适应范围广：良好的密封性能和经济实用性强，操作可手动、气动、电动，实用范围非常广。
PZ673H-10P气动刀闸阀主要性能规范
| 公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 |
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤100℃ ≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
PZ673H-10P气动刀闸阀主要零部件材质
| 体、盖 | 闸阀 | 阀杆 | 密封面 |
| 不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
PZ673H-10P气动刀闸阀主要外形及连接尺寸(mm)
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 | W(Kg) |
| 1.0 | 50 | 50 | 160 | 125 | 100 | 285 | 4-M16 | 180 | 8 |
| 65 | 50 | 180 | 145 | 120 | 298 | 4-M16 | 180 | 10 | |
| 80 | 50 | 195 | 160 | 135 | 315 | 4-M16 | 220 | 12 | |
| 100 | 50 | 215 | 180 | 155 | 365 | 8-M16 | 220 | 14 | |
| 125 | 50 | 245 | 210 | 185 | 400 | 8-M16 | 230 | 22 | |
| 150 | 60 | 280 | 240 | 210 | 475 | 8-M20 | 280 | 29 | |
| 200 | 60 | 335 | 295 | 265 | 540 | 8-M20 | 360 | 38 | |
| 250 | 70 | 390 | 350 | 320 | 630 | 12-M20 | 360 | 66 | |
| 300 | 80 | 440 | 400 | 368 | 780 | 12-M20 | 400 | 100 | |
| 350 | 90 | 500 | 460 | 428 | 885 | 16-M20 | 400 | 119 | |
| 400 | 100 | 565 | 515 | 482 | 990 | 16-M22 | 400 | 195 | |
| 450 | 120 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | 285 | |
| 500 | 130 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | 389 |
