品牌:巨晨
型号:PZ73H/F/W-10P
材质:铸钢、不锈钢
性能:耐磨，对夹式
起订:1台
供应:1000台
发货:3天内

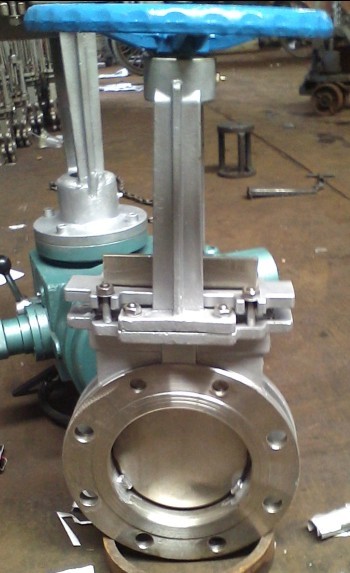

PZ73H-16C手动插板阀、手动插板门，Z73X、PZ73F、PZ73Y-10C型手动刀型薄型闸阀采用手轮驱 动，一般为小口径阀门，具有结构紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作 压力0.6MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型插板阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢 闸板可防止腐蚀引起的密封泄漏。
PZ73H-16C手动插板阀产品标准
设计制造: JB/T8691-1998
结构长度: GB/T15188.2-94
法兰连接: GB/T9113.1-2000 JB/T79-94
试验与验收:GB/T13927-92
PZ73H-16C手动插板阀主要零部件材质
|
PZ73H-16C手动插板阀主要零部件材质 |
|
|
阀体、上盖 |
碳钢、不锈钢 |
|
阀板 |
不锈钢 |
|
阀杆 |
不锈钢 |
|
密封圈 |
橡胶、四氟、不锈钢、硬质合金 |
PZ73H-16C手动插板阀主要性能参数
|
PZ73X/PZ73F/PZ73H/PZ73Y型手动刀型薄型闸阀主要性能参数 |
|
|
公称压力 |
PN |
|
壳体试验 |
1.5XPN |
|
密封试验 |
1.1XPN |
|
工作温度 |
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
|
适用介质 |
糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
PZ73H-16C手动插板阀外形结构尺寸
|
PZ73X/PZ73F/PZ73H/PZ73Y型手动刀型薄型闸阀外形结构尺寸（mm) |
||||||||
|
公称压力 |
公称通径(mm） |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
48 |
160 |
125 |
100 |
285 |
4-M16 |
180 |
|
65 |
48 |
180 |
145 |
120 |
298 |
4-M16 |
180 |
|
|
80 |
50 |
195 |
160 |
135 |
315 |
4-M16 |
220 |
|
|
100 |
50 |
215 |
180 |
155 |
365 |
8-M16 |
220 |
|
|
125 |
57 |
245 |
210 |
185 |
400 |
8-M16 |
230 |
|
|
150 |
57 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
|
|
200 |
70 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
|
|
250 |
70 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
|
|
300 |
76 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
|
|
350 |
76 |
500 |
460 |
429 |
885 |
16-M20 |
400 |
|
|
400 |
89 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
|
|
450 |
89 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
|
|
500 |
114 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
|
|
600 |
114 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
|
|
700 |
130 |
895 |
940 |
800 |
1700 |
24-M27 |
600 |
|
|
800 |
130 |
1010 |
950 |
905 |
2000 |
24-M30 |
680 |
|
|
900 |
140 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
680 |
|
PZ73H-16C手动插板阀的安装注意事项
1.插板阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封
