真空导入工艺
真空导入工艺（英文全称Vacuum infusion process，简称VIP），在模具表面上铺增强材料，然后铺放真空袋等辅助材料，并抽出体系中的空气，在真空袋和模具型腔间形成一个负压，利用抽真空过程产生的压力把树脂通过预铺的管路压入增强材料中，让树脂浸润增强材料z后充满整个模具，待制品固化后，揭去辅助材料，从模具上得到所需的制品。
上述介绍中关键词说明：
-
增强材料：真空导入用增强材料一般为干玻璃纤维、碳纤维、夹芯材料等；
-
辅助材料：真空导入用辅助材料包括脱模布、导流网、真空袋、缠绕管、真空管等；
-
树脂：真空导入用树脂体系粘度一般为0.15~0.8Pa.S，仅在真空压力作用下能够完全浸渍增强材料。
一个引擎盖为例的真空导入工艺实物图示
（动图来源https://www.youtube.com/watch?v=qpJAxFK4-t8）
真空导入工艺优点：
-
更高质量制品：在真空环境下树脂浸润增强材料，与传统手糊工艺相比，制品中的气泡较少；
-
更少树脂损耗：用真空导入工艺，树脂的用量可以精确计算；
-
树脂分布均匀：对于一个制品来说，不同部分的真空产生的压力是一致的，因此树脂对增强材料的浸润速度和含量趋于一致；
-
环境友善：真空导入工艺是一种闭模工艺，VOC和有毒空气污染物均被局限于真空袋中，大大改善了工作环境也扩大了可用材料的范围；
-
产品整体性好：可同时成型加强筋、夹芯结构，管路及其他预埋件，提高了产品的整体性。
真空导入工艺缺点：
-
准备工序时间过长而且较为复杂：需要正确的铺设脱模布、导流网、有效的真空密封等；
-
产生较多的工艺废料：脱模布、导流网、真空袋等辅助材料都是一次性使用；
-
产品制造有一定的风险：尤其是大型复杂结构产品，一旦树脂灌注失败，产品易报废。
真空导入工艺的应用领域：
汽车工业：各类车顶、挡风板、车厢；
体育休闲：头盔、帆板；
风电能源：叶片、机舱罩；
船艇工业：船体、船体纵梁和框架、甲板、方向舱、雷达屏蔽罩；
建筑领域：建筑物顶部件、建筑模板；
农业和园艺：粮仓圆盖、农机保护盖。
VSV-20单泵系统设备清单
|
项目 |
产品名称 |
产品型号规格 |
数量 |
|
1 |
真空泵 |
型号：VSV-20 功率：0.75Kw 抽气速率：20m³/h 极限真空度：0.1mbar |
1台 |
|
2 |
空气过滤器 |
真空泵原装配件 |
1套 |
|
3 |
单向阀 |
意大利原装进口配件 |
1套 |
|
4 |
波纹管 |
真空专用减震软管 |
1套 |
|
5 |
储气罐 |
真空专用储气罐，约100L，配DN20螺纹接口、排污阀 |
1套 |
|
6 |
分气管 |
配4套手动球阀、塔形接头 |
1套 |
|
7 |
压力传感器 |
可显示真空度及控制系统 |
1套 |
|
8 |
不锈钢手动球阀 |
DN20不锈钢手动球阀 |
1套 |
|
9 |
控制柜 |
220V电源，切换手自动控制，数显式真空表，可调节压力上下限实现自动启停，电源开关，急停开关 |
1套 |
|
10 |
脚轮 |
金属万向轮 |
4个 |
单泵系统配置表
|
产品名称 |
产品型号规格 |
数量 |
|
真空泵 |
型号：100 抽气速率：100m³/h 极限真空度：0.1mbar |
1台 |
| 莱宝 贝克 功率：2.2kw 普旭 功率：2.7kw 佰诚 日上牌 功率：3.0Kw | ||
|
空气过滤器 |
真空泵原装配件 |
1套 |
|
单向阀 |
意大利原装进口配件 |
1套 |
|
波纹管 |
真空专用减震软管 |
1套 |
|
储气罐 |
真空专用储气罐，约400L，配DN32螺纹接口、排污阀 |
1套 |
|
分气管 |
配6套手动球阀、塔形接头 |
1套 |
|
压力传感器 |
可显示真空度及控制系统 |
1套 |
|
机械式真空表 |
耐震，显示真空度 |
1套 |
|
不锈钢手动球阀 |
DN32不锈钢手动球阀 |
1套 |
|
控制柜 |
380V三相四线电，切换手自动控制，指针式电压表、电流表，数显式真空表，可调节压力上下限实现自动启停，电源开关，急停开关 |
1套 |
|
脚轮 |
金属万向轮 |
4个 |

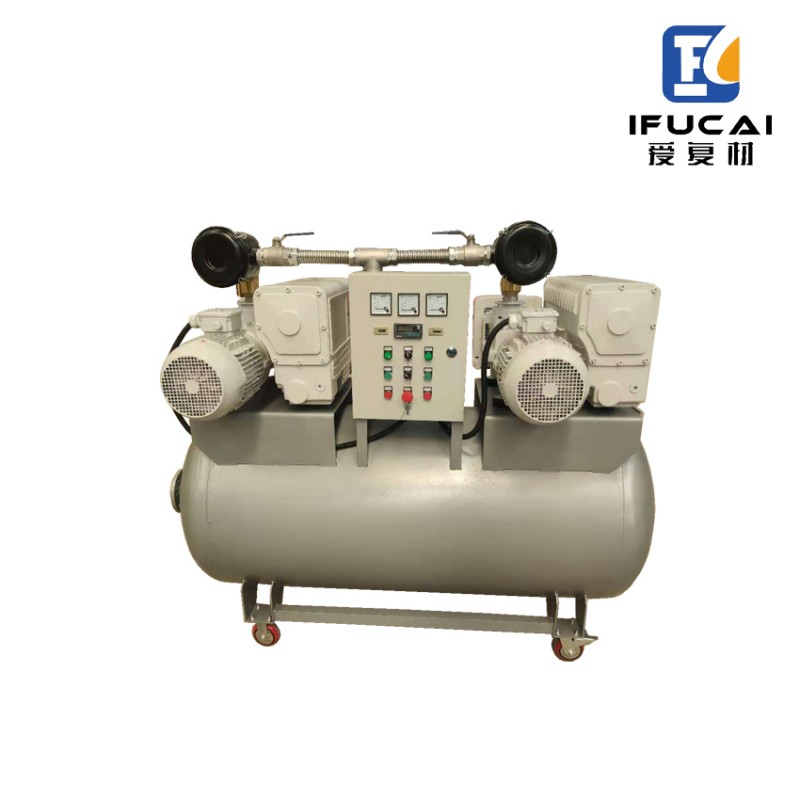

双泵系统配置表
|
产品名称 |
产品型号规格 |
数量 |
|
真空泵 |
型号：100-2 抽气速率：100m³/h 极限真空度：0.1mbar |
2台 |
| 莱宝 贝克 功率：2.2kw 普旭 功率：2.7kw 佰诚 日上牌 功率：3.0Kw | ||
|
空气过滤器 |
真空泵原装配件 |
2套 |
|
单向阀 |
意大利原装进口配件 |
2套 |
|
波纹管 |
真空专用减震软管 |
2套 |
|
储气罐 |
真空专用储气罐，约500L，配DN32螺纹接口、排污阀 |
1套 |
|
分气管 |
配6套手动球阀、塔形接头 |
1套 |
|
压力传感器 |
可显示真空度及控制系统 |
1套 |
|
机械式真空表 |
耐震，显示真空度 |
1套 |
|
不锈钢手动球阀 |
DN32不锈钢手动球阀 |
2套 |
|
控制柜 |
380V三相四线电，切换手自动控制，指针式电压表、电流表，数显式真空表，可调节压力上下限实现自动启停，电源开关，急停开关，每台设备可独立运行 |
1套 |
|
脚轮 |
金属万向轮 |
4个 |
关于保修期：整机保修1年 易损件除外
