品牌:巨晨
型号:LMD
材质:碳钢、不锈钢
性能:耐磨，对夹式
起订:1台
供应:1000台
发货:3天内

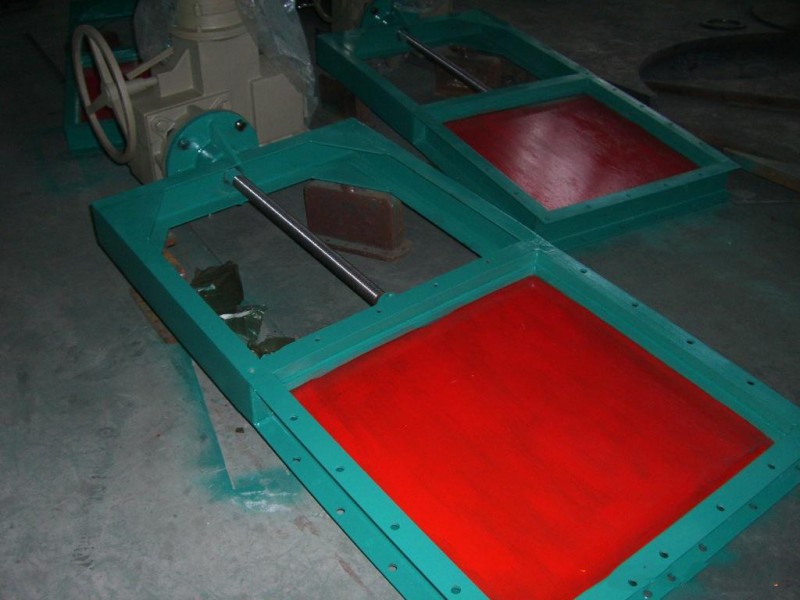

PZ973X/H/F/Y/W-10C/16P电动插板阀、电动方形插板阀主要由框架、阀板组成，工作时，连杆受(气)电推力作用带动闸板作水平方向的往复运动，达到阀门的启闭目的。该阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送的主要控制设备，
广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。
手动操作方法：旋转手动带支螺母使丝杆沿水平方向住复运动达到阀门的开启或关闭。
电动插板阀、电动方形插板阀主要性能参数
公称压力 0.05 MPa
壳休试验压力 0.075 MPa
适用温度（℃） 350
适用介质 固体物料、晶体料等、空气、烟气
连接尺寸：厂家标准也可按用户要求制造
电动插板阀、电动方形插板阀结构特点
该阀结构简单、操作灵活、重量轻、无卡阻、装拆方便;特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制,操作方便，能随时调整开度。采用优质碳素钢焊接结构，其强度高、性能好、使用寿命长。
电动插板阀、电动方形插板阀主要连接尺寸
|
类别Category |
A×A |
B×B |
C×C |
L |
H |
D0 |
n-d |
|
单向 |
220×200 |
256×256 |
296×296 |
100 |
820 |
300 |
8-φ12 |
|
250×250 |
306×306 |
346×346 |
100 |
930 |
340 |
8-φ14 |
|
|
300×300 |
356×356 |
396×396 |
100 |
1050 |
380 |
8-φ14 |
|
|
400×400 |
456×456 |
496×496 |
100 |
1140 |
445 |
12-φ14 |
|
|
450×450 |
510×510 |
556×556 |
120 |
1450 |
530 |
12-φ18 |
|
|
500×500 |
560×560 |
606×606 |
120 |
1610 |
580 |
16-φ18 |
|
|
双向 |
600×600 |
660×660 |
706×706 |
120 |
1830 |
450 |
16-φ18 |
|
700×700 |
770×770 |
820×820 |
140 |
2130 |
450 |
20-φ18 |
|
|
800×800 |
870×870 |
920×920 |
140 |
2440 |
450 |
20-φ18 |
|
|
900×900 |
974×974 |
1030×1030 |
160 |
2660 |
450 |
24-φ23 |
|
|
1000×1000 |
1074×1074 |
1130×113 |
160 |
2870 |
450 |
24-φ23 |
