品牌:巨晨
材质:铸钢、不锈钢
型号:PZ73TC-10C
介质:灰渣
起订:1台
供应:1000台
发货:3天内
立即购买

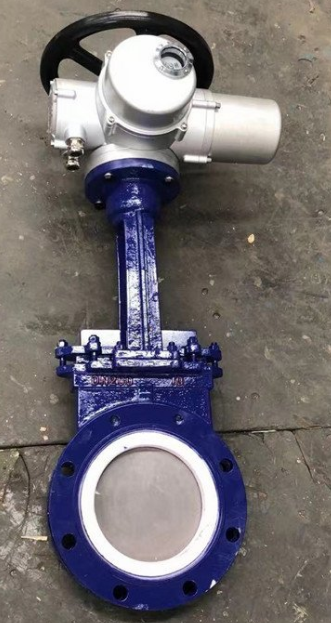

PZ973TC-10C电动陶瓷耐磨刀型闸阀，陶瓷刀闸阀，耐磨陶瓷刀型闸阀主要运用于火力发电企业的粉煤灰气力输送系统中，也可用作管路切换阀和灰库卸灰阀。陶瓷阀门具有密封性能好、耐磨性强、启动负荷小、卡灰及积灰现象少、使用寿命长的特点。陶瓷电动刀型闸阀采用耐磨陶瓷制作密封副(闸板及阀座均采用耐磨结构陶瓷)，耐冲刷，耐磨性好。闸板伸出阀腔，永远不会因介质塞满阀腔而影响闸板的开关。自紧密封结构，相比普通刀型闸阀，密封性能有较大提升。适用于矿浆、煤粉、渣水混合物、颗粒物料等介质的截断，维护简单，使用寿命较长。
电动陶瓷耐磨刀型闸阀产品特点：
1、采用高档曾韧结构陶瓷密封，机械强度高耐磨性能好，结构紧凑可任意角度安装。
2、可防止固体颗粒对密封面的冲刷、磨损，保证阀门密封的持久有效。
3、进口阀座可作刮灰板，即使在落灰情况下也关闭自如。
电动陶瓷耐磨刀型闸阀零部件材料：
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 阀座 | 结构陶瓷 | 7 | 连接架 | WCB |
| 2 | 阀体 | WCB | 8 | 支架 | WCB |
| 3 | 阀板 | 不锈钢+结构陶瓷 | 9 | 螺母 | 25# |
| 4 | 填料 | 柔性石墨 | 10 | 连接盘 | WCB |
| 5 | 填料压盖 | WCB | 11 | 电动装置 | 成品件 |
| 6 | 锁轴 | 2Cr13 | 12 |
电动陶瓷耐磨刀型闸阀应用规范：
| 设计与制造 | JB/T 8691 | |
| 连接端尺寸 | 结构长度 | GB/T 15188.2 |
| 法兰尺寸 | GB/T 9113.1 | |
| 检验与试验 | GB/T JB/T8691 | |
| 材料 | 碳钢 | GB/T 12229 |
| 标志 | GB/T 12220 | |
| 供货 | GB/T 12252 | |
电动陶瓷耐磨刀型闸阀连接尺寸：
| DN | PN(Mpa) | L | D | D1 | D2 | H | N-M |
| 50 | 1.0 | 43 | 165 | 125 | 99 | 285 | 4-M16 |
| 65 | 46 | 185 | 145 | 118 | 300 | 4-M16 | |
| 80 | 46 | 200 | 160 | 132 | 315 | 8-M16 | |
| 100 | 52 | 220 | 180 | 156 | 365 | 8-M16 | |
| 125 | 56 | 250 | 210 | 184 | 400 | 8-M16 | |
| 150 | 56 | 285 | 240 | 211 | 475 | 8-M20 | |
| 200 | 60 | 340 | 295 | 266 | 540 | 8-M20 | |
| 250 | 68 | 395 | 350 | 319 | 630 | 12-M20 | |
| 300 | 78 | 445 | 400 | 370 | 780 | 12-M20 | |
| 350 | 90 | 505 | 460 | 429 | 885 | 16-M20 | |
| 400 | 90 | 565 | 515 | 480 | 990 | 16-M24 | |
| 450 | 90 | 615 | 565 | 530 | 1100 | 20-M24 | |
| 500 | 114 | 670 | 620 | 582 | 1200 | 20-M24 |
