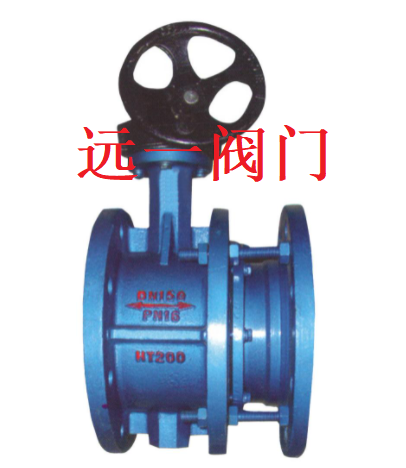

伸缩蝶阀产品介绍
SD341X-10Q/SD341X-16Q/SD641X-10C/SD641X-16C/SD941X-10P/SD941X-16P/R/SD343X-10Q/SD343X-16Q/SD343X-10C/SD343X-16C/SD343X-10P/SD343X-16P/R/RL手动伸缩蝶阀/蜗轮伸缩蝶阀/气动伸缩蝶阀/电动伸缩蝶阀/法兰伸缩蝶阀/球墨铸铁伸缩蝶阀/碳钢伸缩蝶阀/铸钢伸缩蝶阀/不锈钢伸缩蝶阀/气动手自一体式伸缩蝶阀/电动手自一体式伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。其主要特点如下：设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
压力试验:GB/T13927-1992;JB/T9092-1999
伸缩蝶阀主要技术参数
|
公称通径 |
DN（mm） |
50～2000 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用温度 |
≤80℃ |
|||
|
适用介质 |
空气、水、蒸气、煤气、油品等。 |
|||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||
伸缩蝶阀主要零件的材质
|
零件名称 |
材料 |
|
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢、不锈钢、铬钼钢 |
|
密封圈 |
橡胶、聚四氟、聚内脂、不锈钢 |
|
阀杆 |
2Cr13、不锈钢、铬钼钢 |
|
伸缩管 |
铸铁、铸钢、不锈钢、铬钼钢 |
|
填料 |
柔性石墨 |
