一、概述

脉冲阀指受电磁或气动等先导阀的控制，能在瞬间启闭高压气源产生脉冲的膜片阀。

电磁脉冲阀：指将电磁阀、先导阀与脉冲阀组合在一起，直接受电信号控制的膜片阀。

二、定义

电磁脉冲阀的作用：

就是控制油路中油压的大小。一般安装在主油路或减振器背压油路中，以减少换档和锁止解锁时的油压冲击，使设备运行保持平稳状态。

按阀进出口的角度及进气口的形式可分为三种：

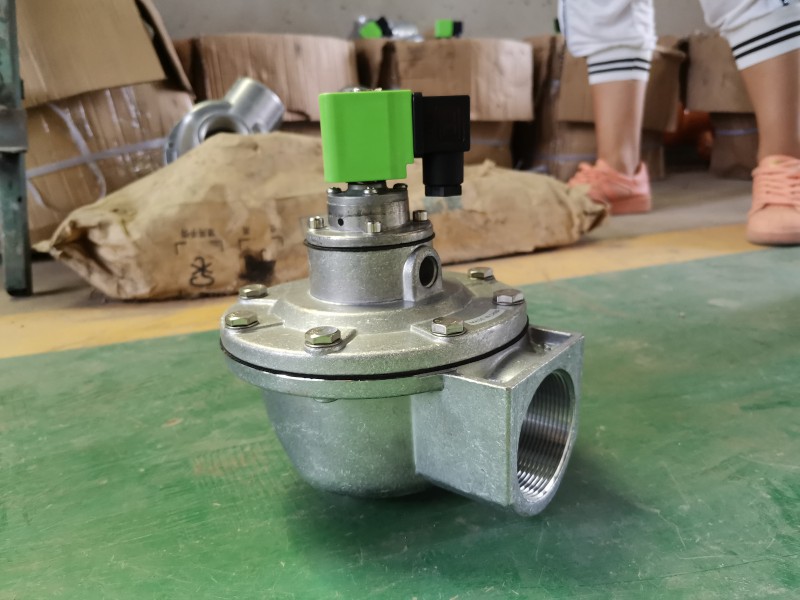

a) 直角式电磁脉冲阀：阀体进出口成直角，直接受电信号控制的膜片阀；

b) 直通式电磁脉冲阀：阀体进出口成180度，直接受电信号控制的膜片阀；

c) 淹没式电磁脉冲阀：阀体进气口淹没在气包内，直接受电信号控制的膜片阀。

除了常规三种电磁阀外还有一种旋喷吹用大口径超低压电磁脉冲阀。

1、直角式电磁脉冲阀规格表

3、淹没式电磁脉冲阀规格表

脉冲阀由电磁阀、小阀体、大阀体、小膜片、弹簧、大膜片构成，阀体材质为合金铝。

膜片把电磁脉冲阀分成前、后两个气室，当接通压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，电磁脉冲阀又处理“关闭”状态。

1、产品的工作压力为0.1MPa-0.7MPa，介质为经过除油、除水处理的空气。

2、在产品标称气源压力状态下，电磁阀的工作电压为额定电压的85%时，电磁脉冲阀的开启响应时间应小于0.03S。

3、工作气源压力为0.1MPa时，即可使脉冲阀关闭。

4、产品应能承受0.8MPa的气源压力。

5、在规定的环境条件下，电磁线圈对外壳的绝缘电阻应大于1MΩ。

6、在室温为5度-35度，相对湿度不超过85%的条件下，电磁线圈对外壳能承受50H_Z、250V的电压，历时1min无击穿现象。

7、电磁脉冲阀在承受频率为20 H_Z、全幅值为2mm、历时30min的振动后应能正常工作。

8、在正常使用条件下，膜片累计使用寿命应大于80万次。

9、阀的外表无明显涂层剥落、划痕、毛刺等损伤。

10、旋喷吹用大口径超低压电磁脉冲阀供气压小于0.1MPa，使用压缩空气，不受管网同时用气的影响，运行稳定、可靠。
